FPD-Link III & GMSL & GVIF シリアル、パラレル、MIPI変換
SerDesインタフェースボード
SerDesインタフェースボードは、車載カメラ伝送規格の Texas Instruments社 FPD-Link III、Analog Devices社 GMSL、Sony社 GVIF、Valens社 A-PHY、Microchip Technology社 ASA に適合したSVシリーズに接続する為のインタフェースボードです。
SerDesインタフェースボードは、シリアル-パラレル変換ばかりでなく、シリアル-MIPI変換も双方向で対応します。
概要
SerDes用インタフェースボード：SVシリーズ用オプションボード
TI社 FPD-Link III、Analog Devices社 GMSL、Sony社 GVIF、Valens社 A-PHY、Microchip Technology社 ASA の車載カメラ画像を、弊社SVシリーズに接続する為のボードです。
シングルエンド方式の場合は、FAKRAコネクタを実装しております。差動タイプの場合は、お客様指定のコネクタを実装いたします。
こちらのシリーズは種類が多いので SV型式規則 で管理しております。
＊上記をクリックすると、SerDesインタフェースボード一覧表を参照できます。
＊製品名、写真、製品型番、仕様書、基板番号が確認できます。
＊SerDesインタフェースボードは受注生産です。

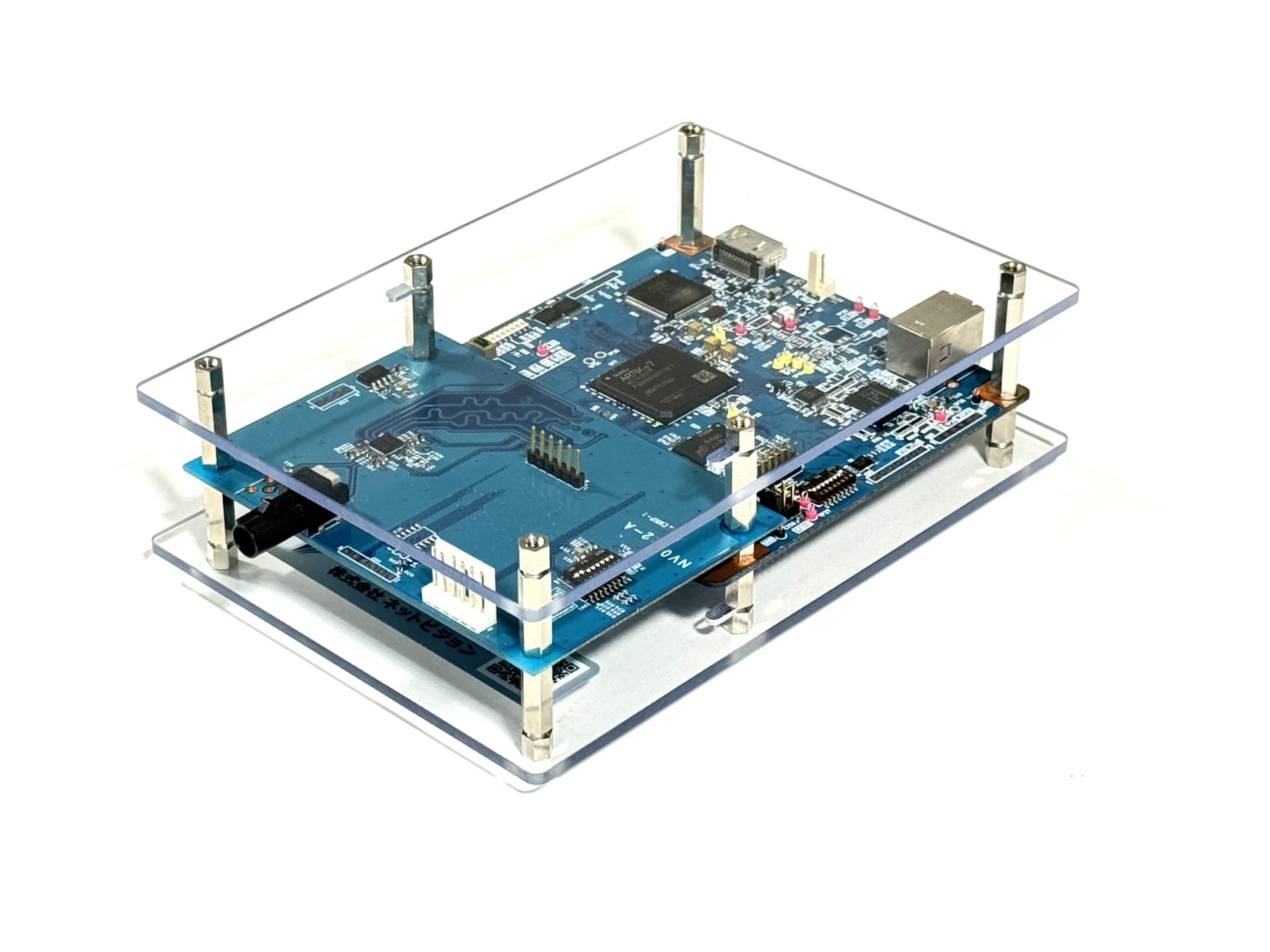

専用ケース
弊社ではケースの取り扱いはございませんが、お客様ご自身で作成出来るよう、図面や3Dデータをご提供しております。
本ケースに商権等有りませんので、ご自由にご使用ください。
＊SVボード+SerDesボードの1セット用となります。

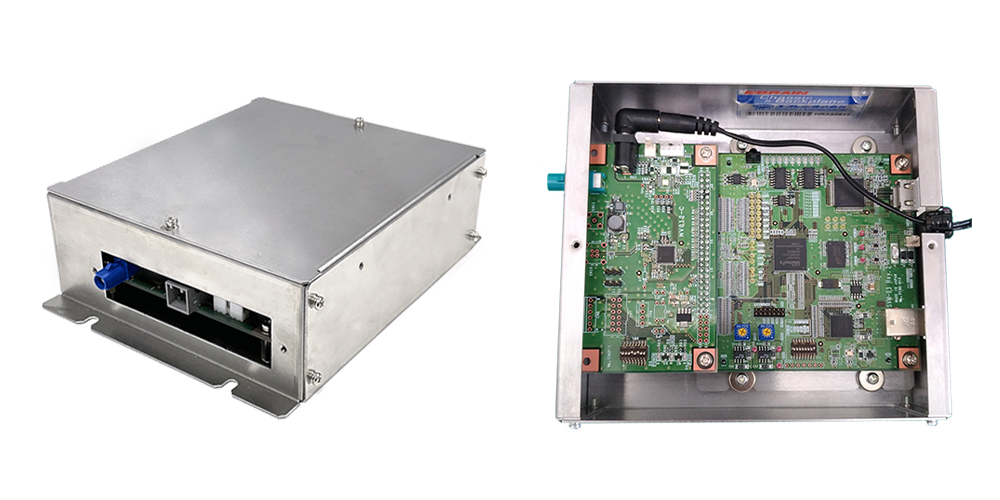

筐体作成例
弊社で作成したことのあるケース図面を公開します。
SVシリーズ専用筐体資料（PDF）
この図面を流用して貴社にて加工・製造してくださいますようお願いいたします。

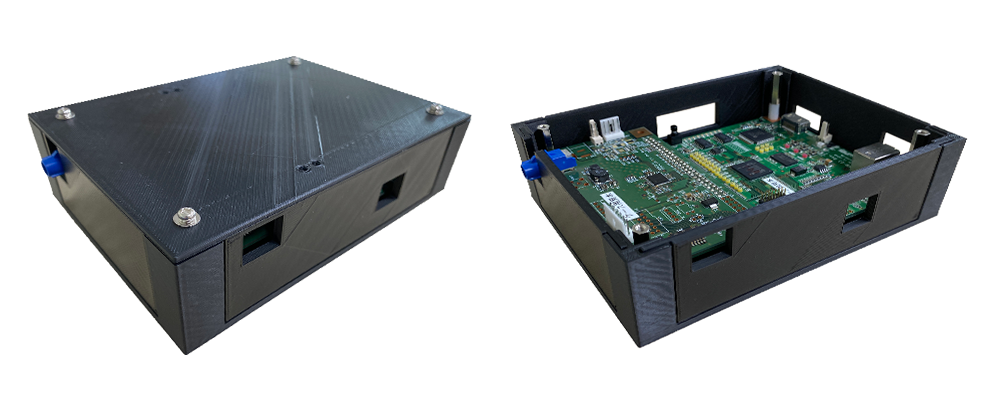

3Dプリンタ出力ケース
3Dプリンタで出力可能なケースの設計データおよび3DCADデータを提供いたします。貴社にて加工・出力してくださいますようお願いいたします。
*設計データはフリーソフト「FreeCAD」を使用して作成したものです。
データのご依頼は、 お問い合わせ からご連絡をお願いいたします。
ボード例
SerDesインタフェースボード例
GMI-96716A-F
(Analog Devices社MAX96716A搭載)
GMO-96717F-F
(Analog Devices社MAX96717F搭載)

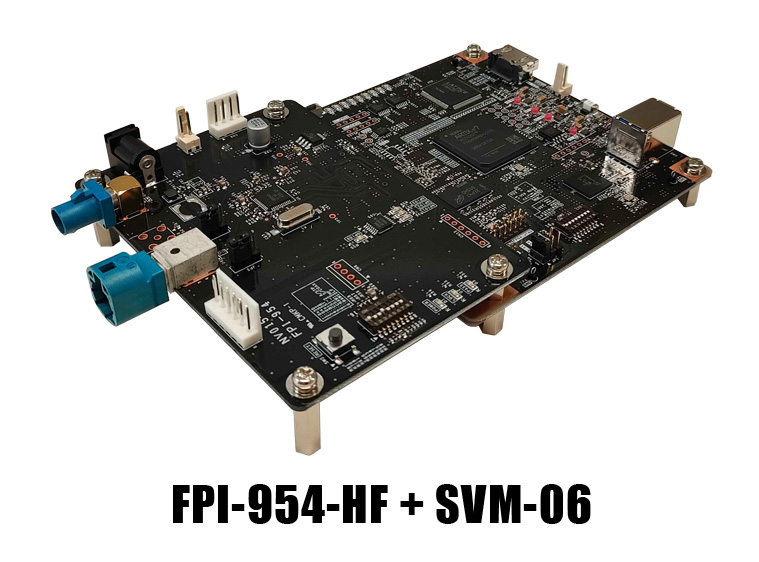

FPI-954-HF
(TI社DS90UB954搭載)
GMI-96724-F
(Analog Devices社MAX96724搭載)
API-7044-F
(Valens社VA7044搭載)

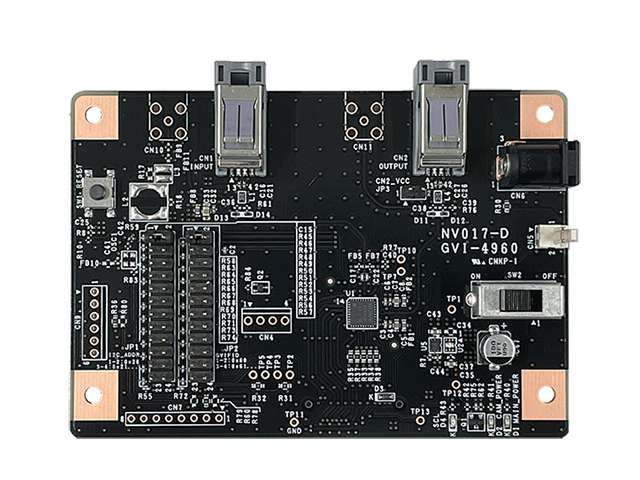

GVI-4960-M
(SONY社CXD4960搭載)

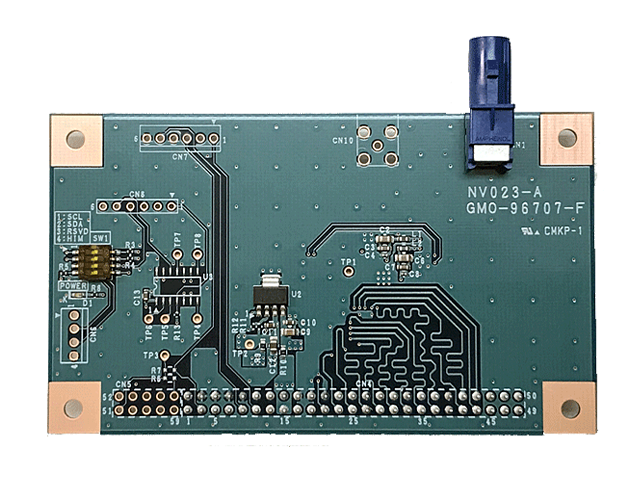

GMO-96701-F
(Analog Devices社MAX96701搭載)
GMI-96706-FH
(Analog Devices社MAX96706搭載)
FPI-934-F
(TI社DS90UB934搭載)
SerDesボード一覧表
TI社 FPD-Link III、Analog Devices社 GMSL、Sony社 GVIF、Valens社 A-PHY、Microchip Technology社 ASA の車載カメラ画像を、弊社SVシリーズに接続する為のボードです。
シングルエンド方式の場合は、FAKRAコネクタを実装してあります。 差動タイプの場合は、お客様指定のコネクタを実装いたします。
SerDesインタフェースボードは、SV型式規則 に則って管理しています。
FPD-Link III
| 製品写真 | 接続例 | 搭載IC | 製品型番 | 仕様書 | 基板番号 |
|---|---|---|---|---|---|
 |

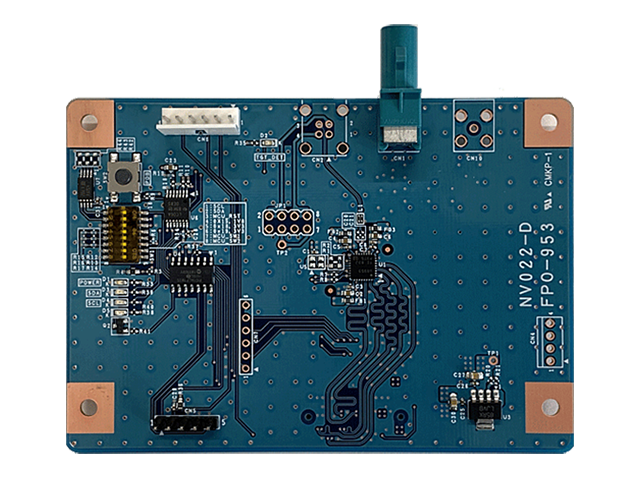

接続例 | DS90UB953 | FPO-953-F | ハードウェア仕様書 | NV022-D-F |
 |

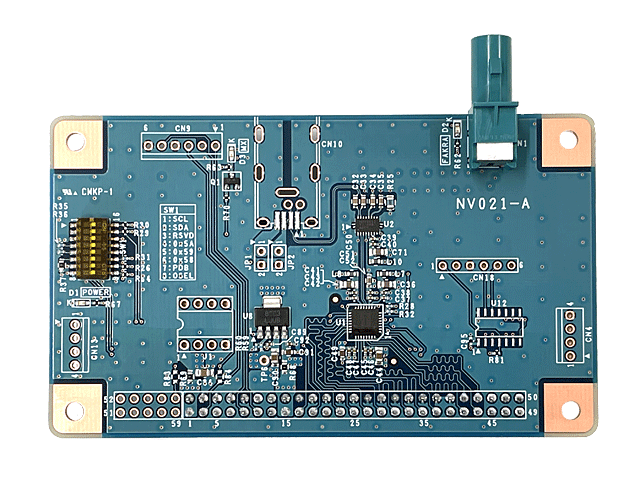

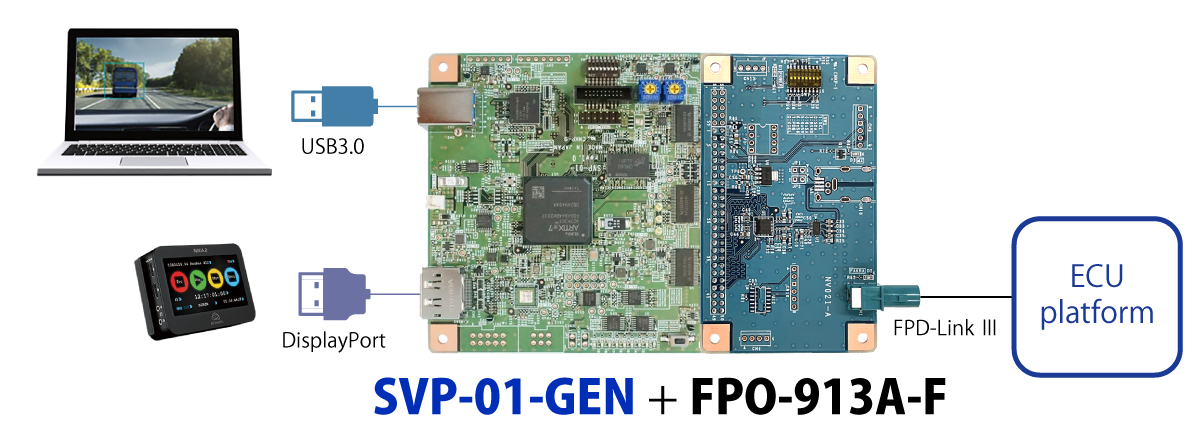

接続例 | DS90UB913A | FPO-913A-F | ハードウェア仕様書 | NV021-A-F |
|

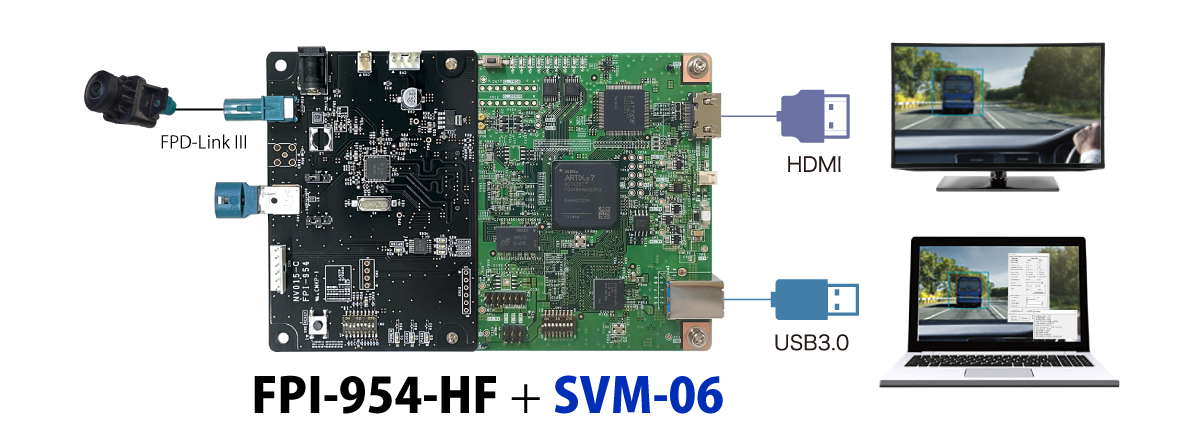

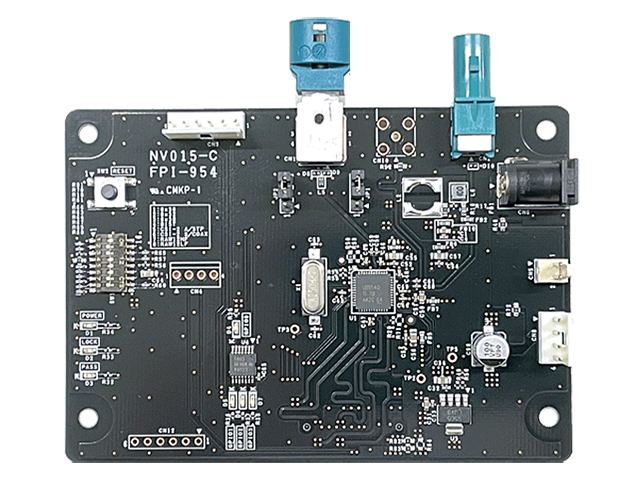

接続例 | DS90UB954 | FPI-954-HF | ハードウェア仕様書 | NV015-C-HF |
|
接続例 | DS90UB934 | FPI-934-F | ハードウェア仕様書 | NV012-E-F |
 |

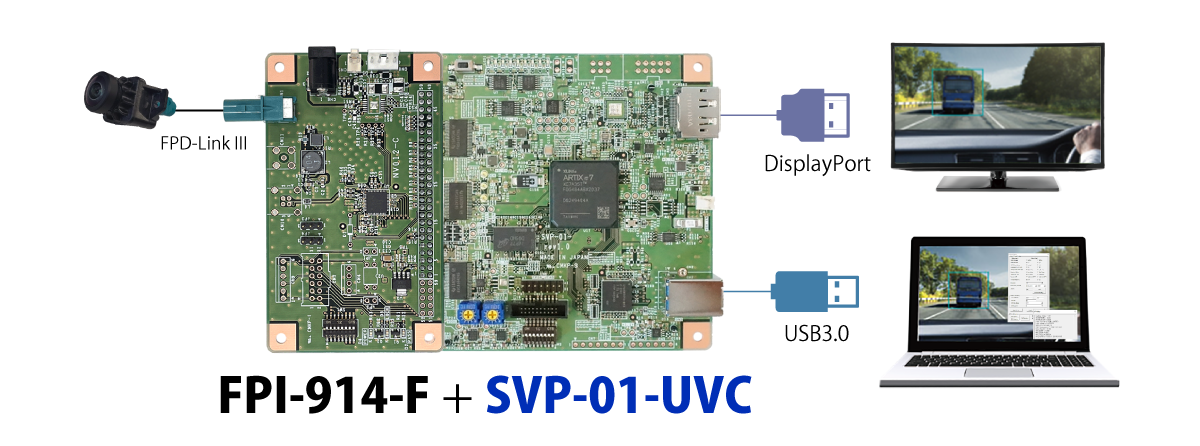

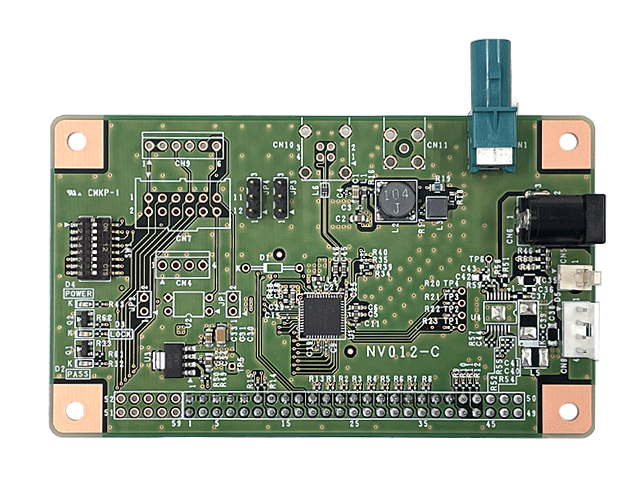

接続例 | DS90UB914A | FPI-914A-F | ハードウェア仕様書 | NV012-C-F |
GMSL
| 製品写真 | 接続例 | 搭載IC | 製品型番 | 仕様書 | 基板番号 |
|---|---|---|---|---|---|
|

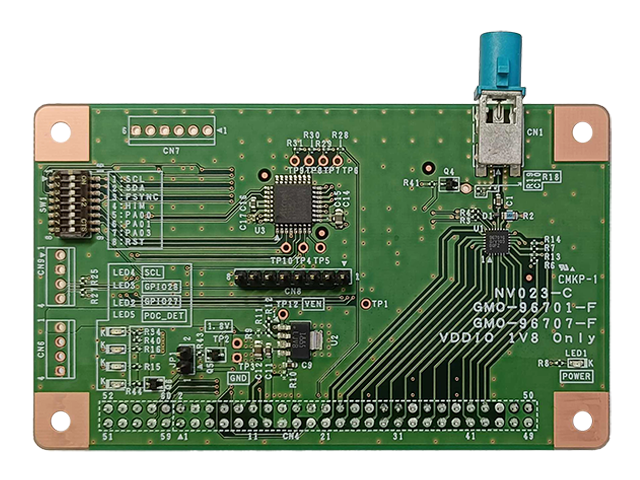

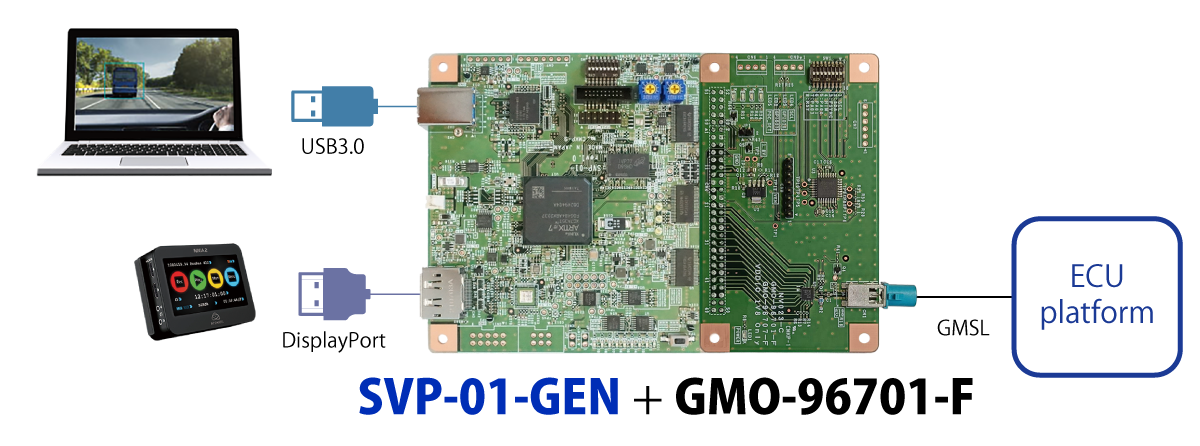

接続例 | MAX96701 | GMO-96701-F | ハードウェア仕様書 | NV023-C-F |
 |

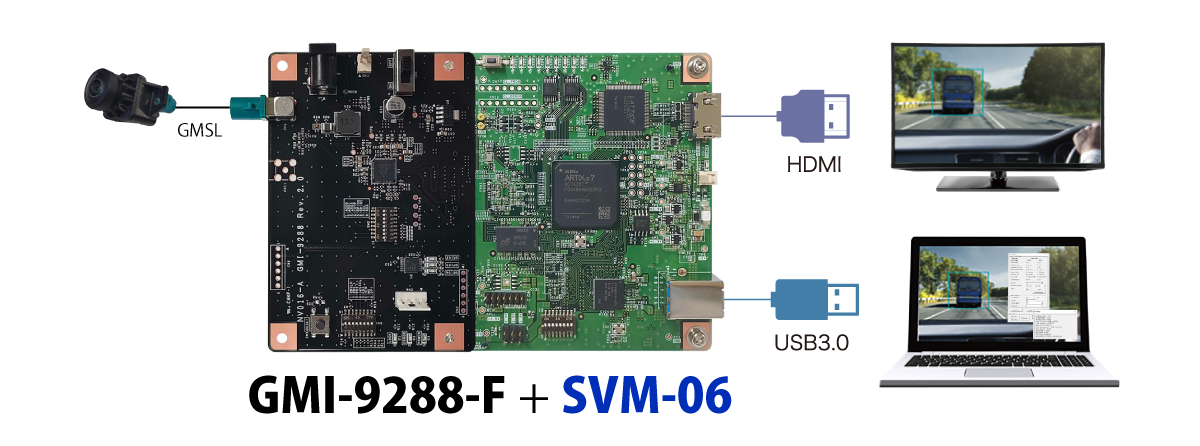

接続例 | MAX9288 | GMI-9288-F | ハードウェア仕様書 | NV016-A-F |
|

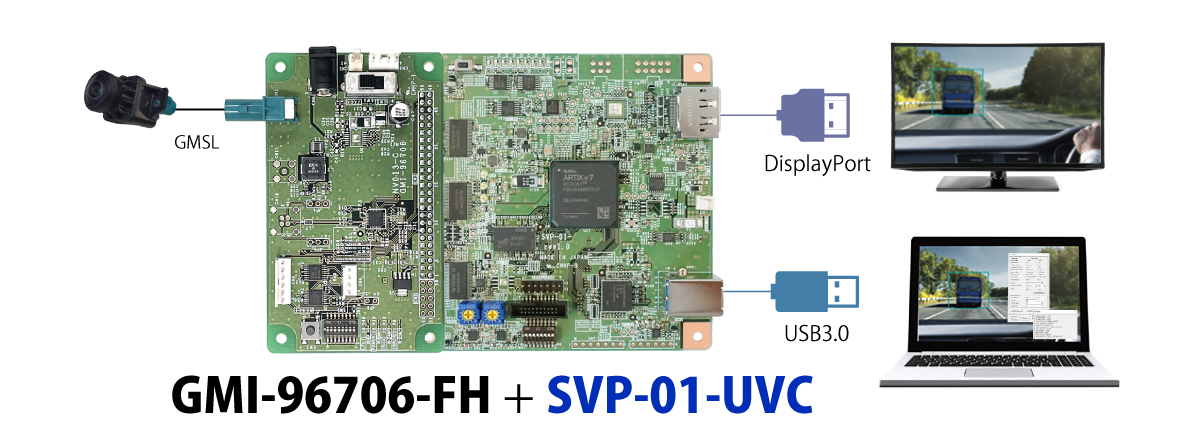

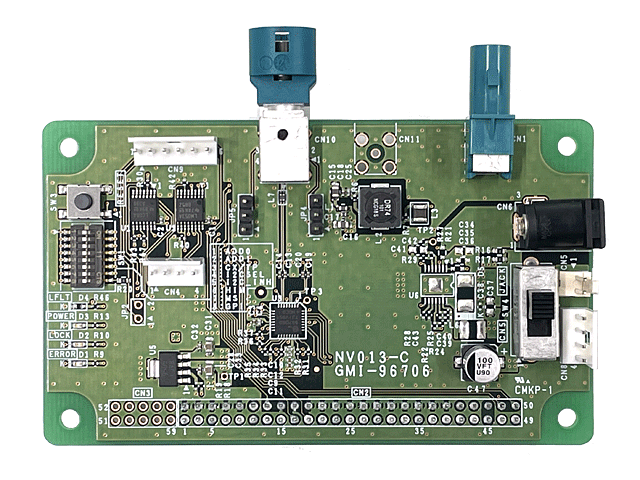

接続例 | MAX96706 | GMI-96706-FH | ハードウェア仕様書 | NV013-C-FH |
GMSL2
| 製品写真 | 接続例 | 搭載IC | 製品型番 | 仕様書 | 基板番号 |
|---|---|---|---|---|---|
|

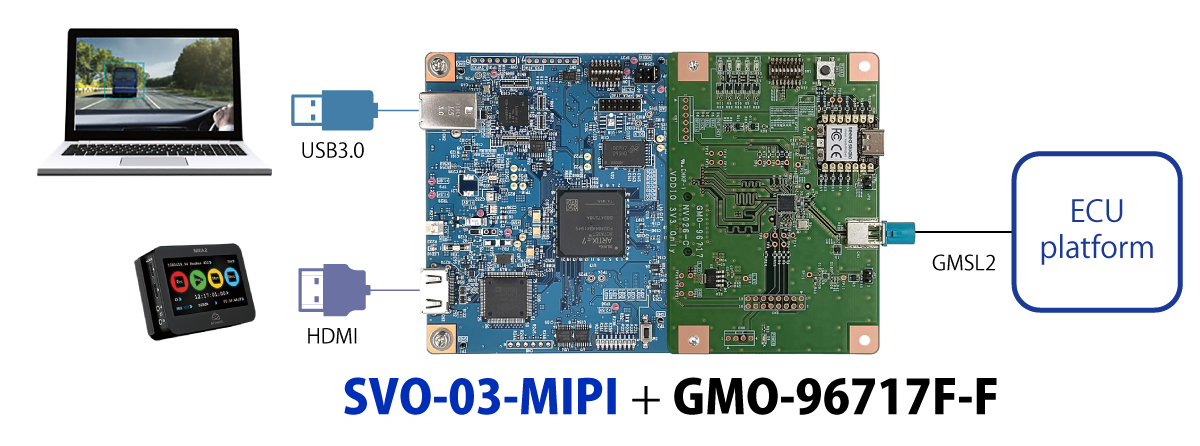

接続例 | MAX96717F | GMO-96717F-F | ハードウェア仕様書 | NV026-C-F |
 |

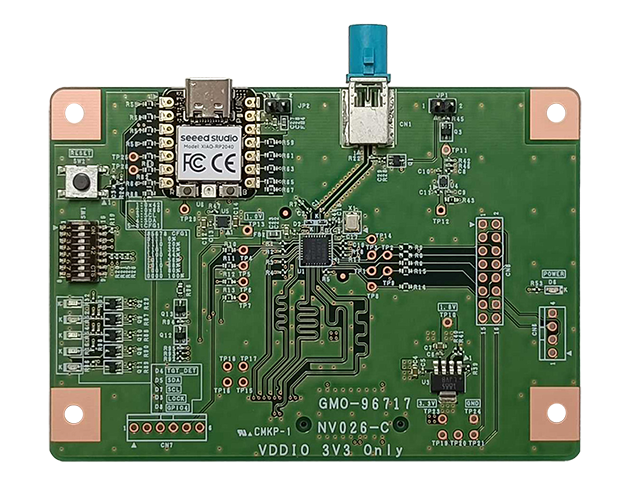

接続例 | MAX96717 | GMO-96717-F | ハードウェア仕様書 | NV026-C6-F |
 |

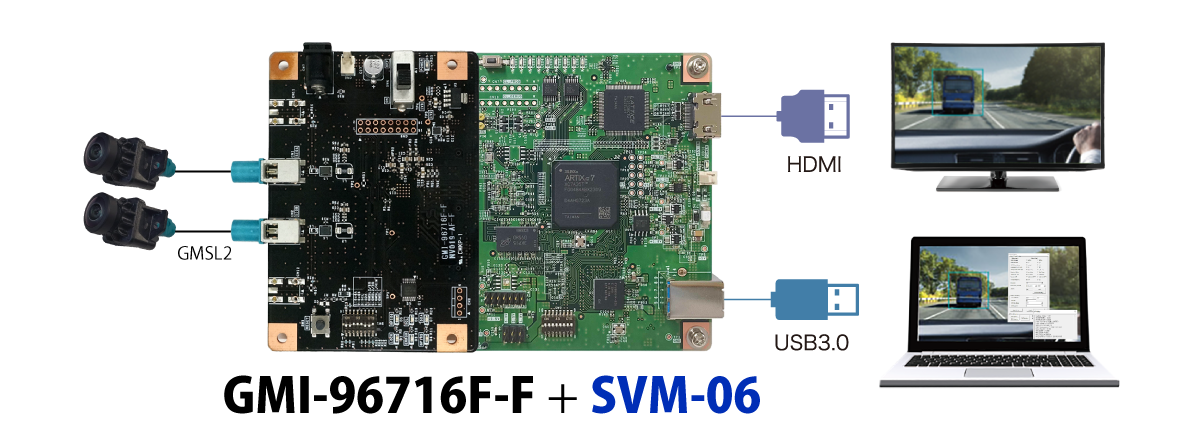

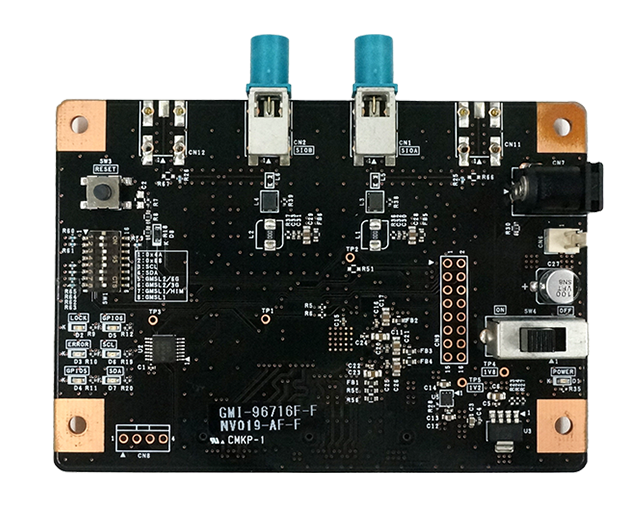

接続例 | MAX96716F | GMI-96716F-F | ハードウェア仕様書 | NV019-AF-F |
|
接続例 | MAX96716A | GMI-96716A-F | ハードウェア仕様書 | NV019-CA-F |
|

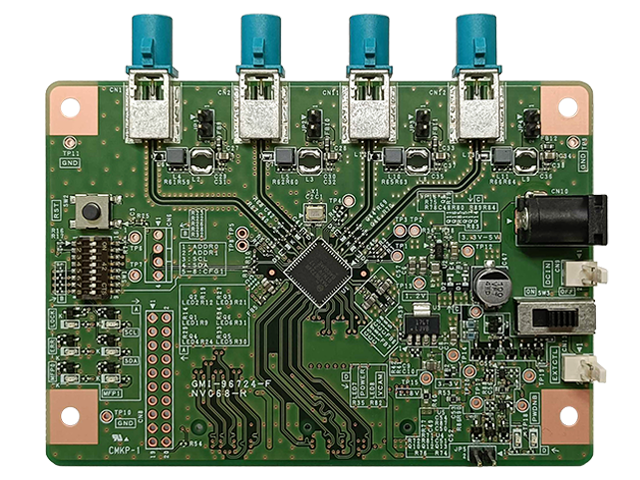

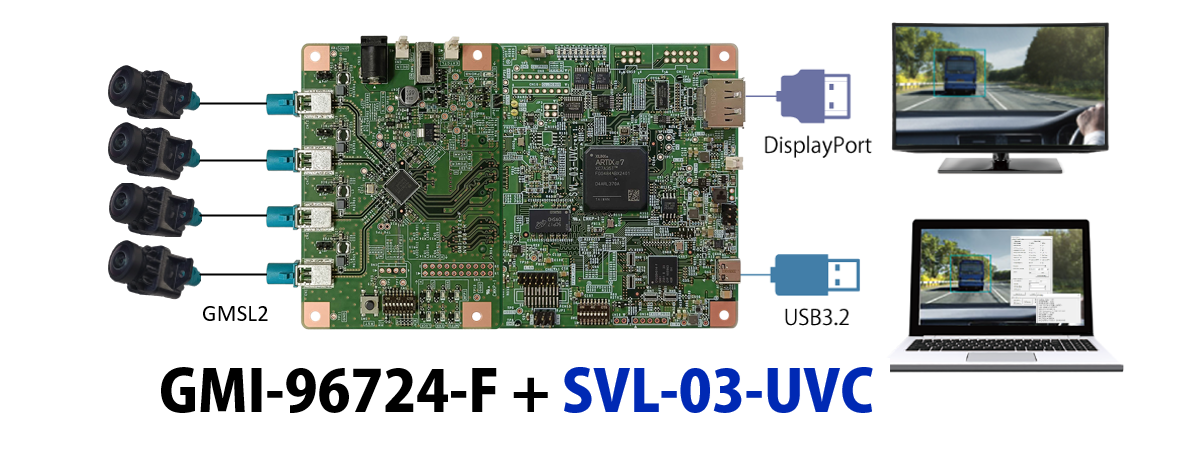

接続例 | MAX96724 | GMI-96724-F | ハードウェア仕様書 | NV068-F |
 |

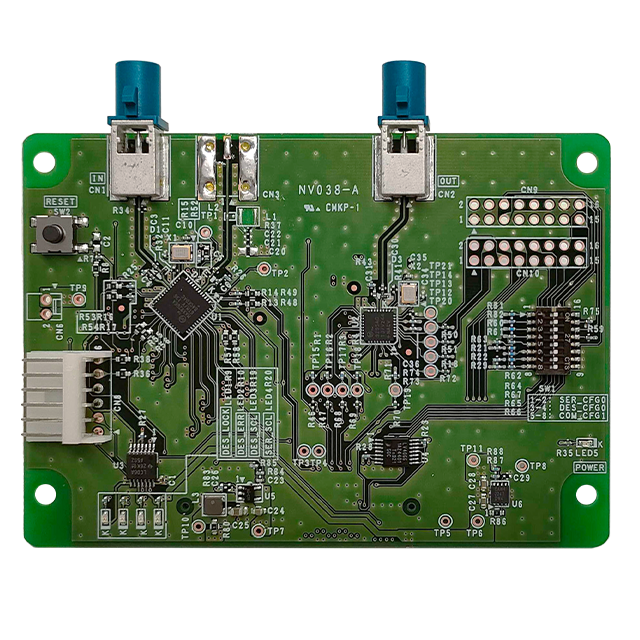

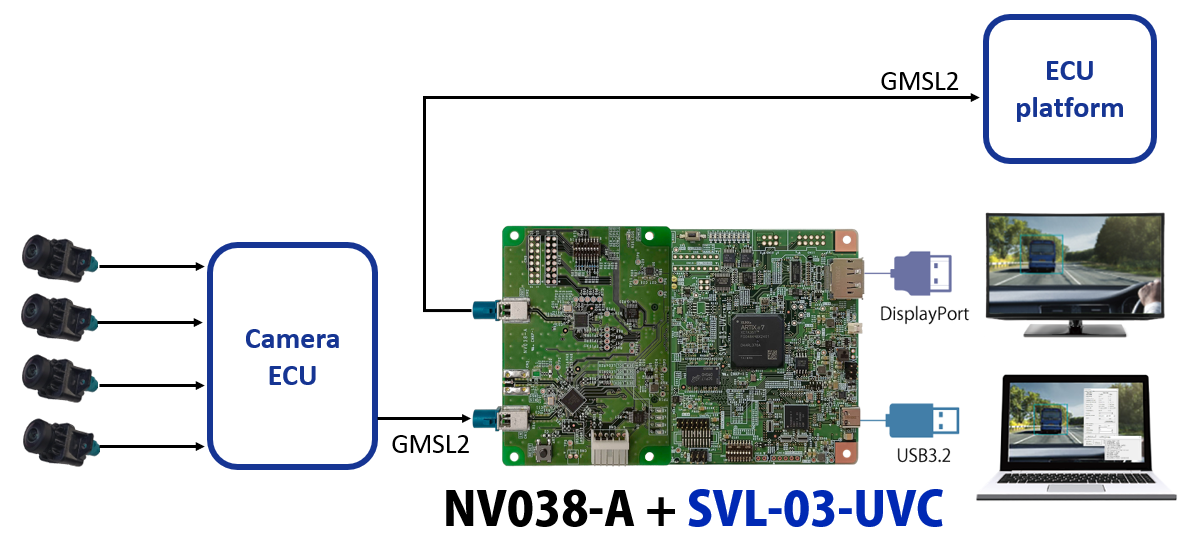

接続例 | MAX96716F MAX96717F |
NV038-A | ハードウェア仕様書 | NV038-A |
GVIF2
| 製品写真 | 接続例 | 搭載IC | 製品型番 | 仕様書 | 基板番号 |
|---|---|---|---|---|---|
 |

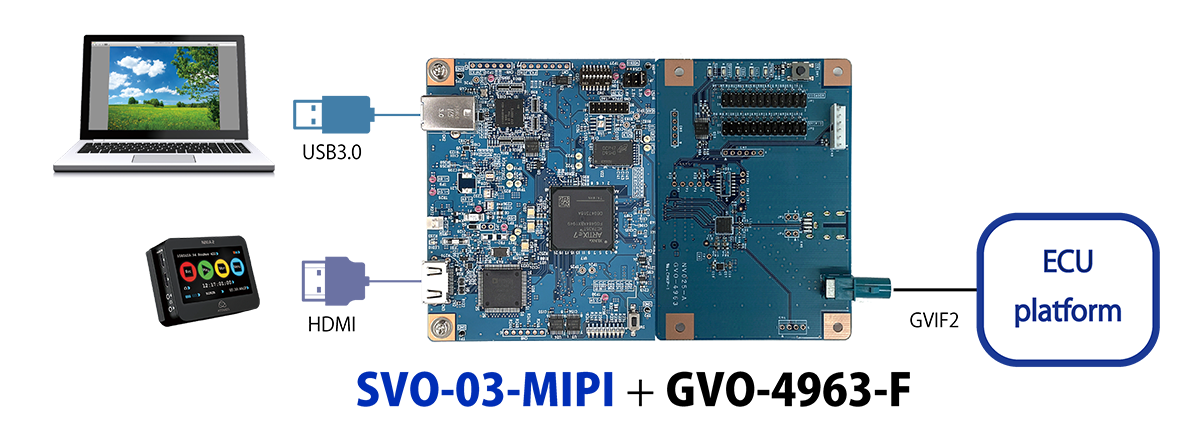

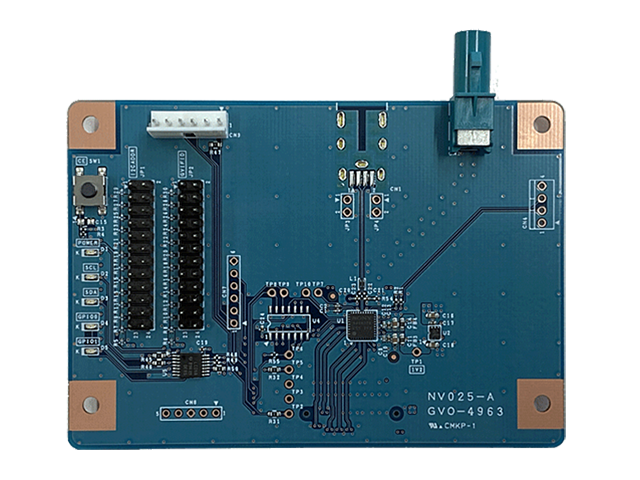

接続例 | CXD4963 | GVO-4963-F | ハードウェア仕様書 | NV025-A-F |
 |

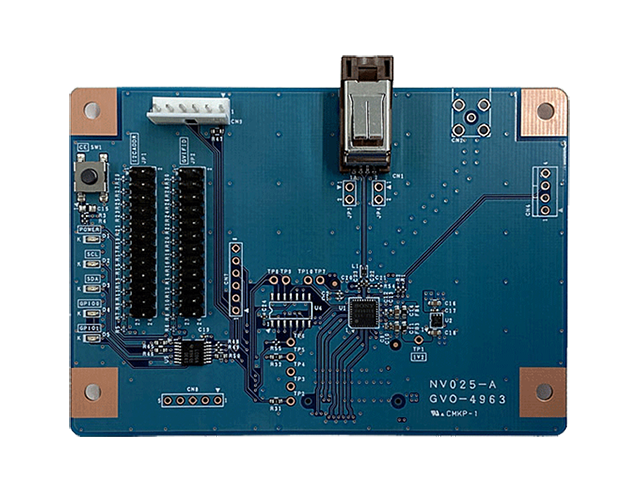

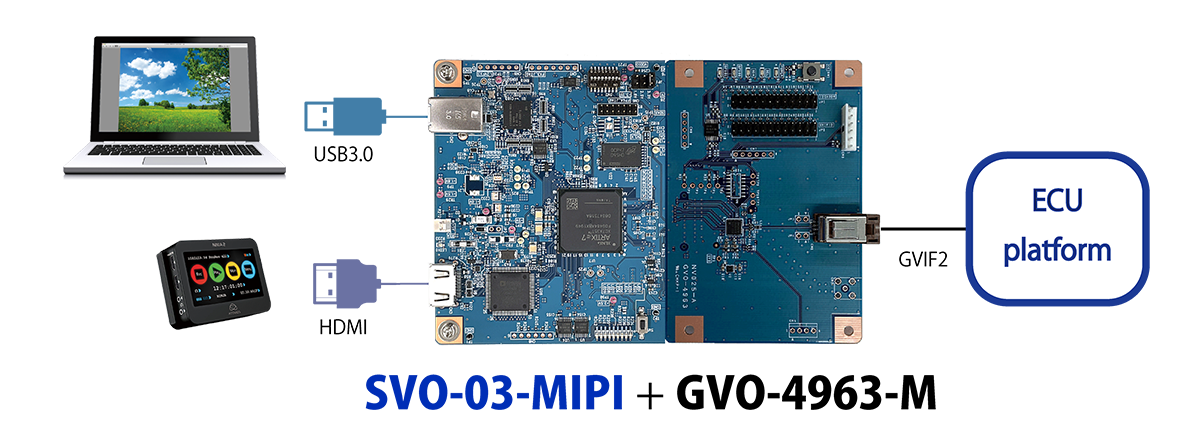

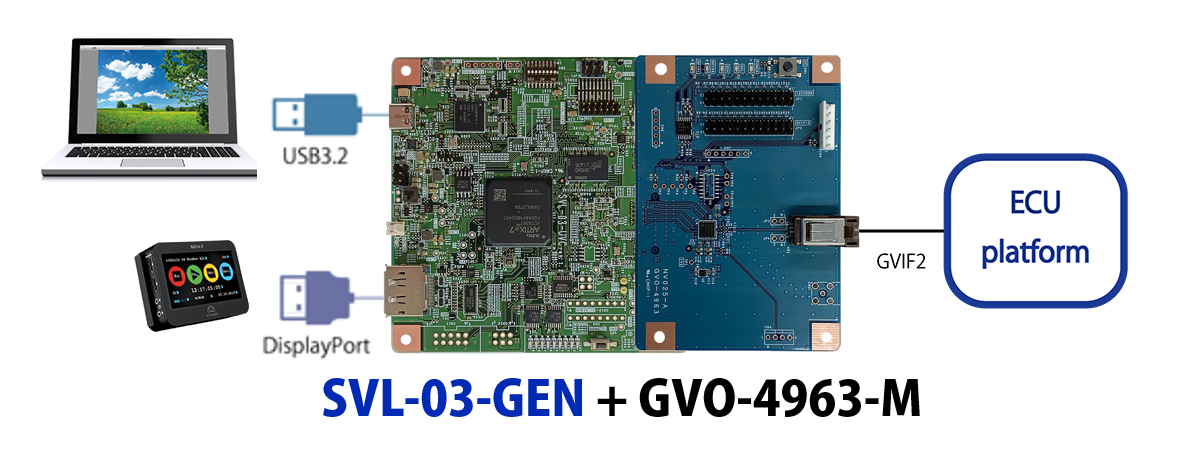

接続例 | CXD4963 | GVO-4963-M | ハードウェア仕様書 | NV025-A-M |
 |

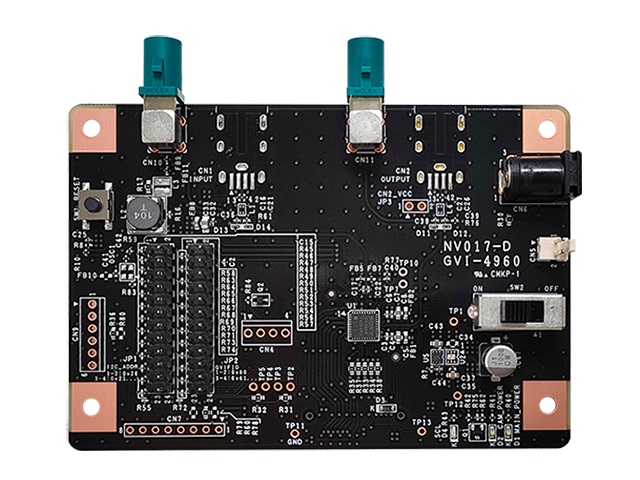

接続例 | CXD4960 | GVI-4960-F | ハードウェア仕様書 | NV017-D-F |
|

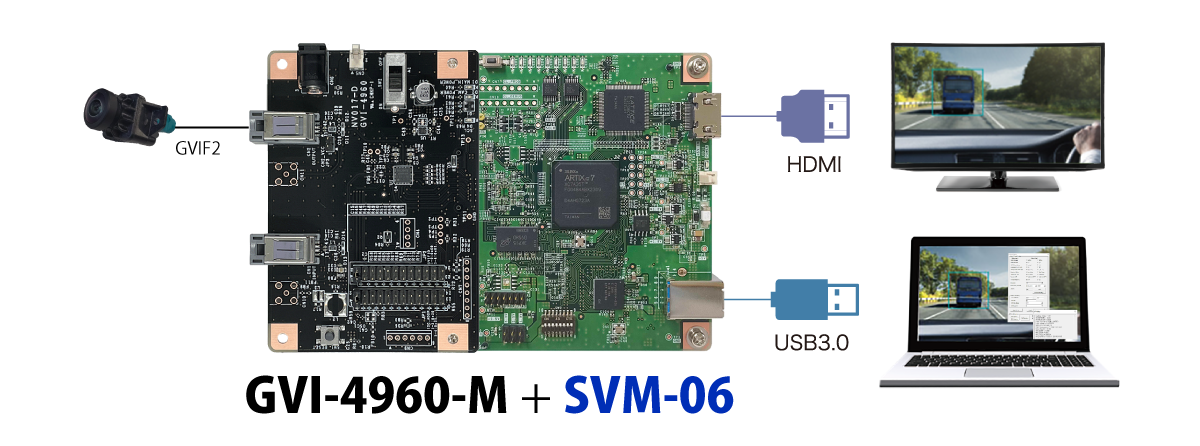

接続例 | CXD4960 | GVI-4960-M | ハードウェア仕様書 | NV017-D-M |
※SerDesインタフェースボードは受注生産です。
