パラレルイメージレコーダー SVI-09

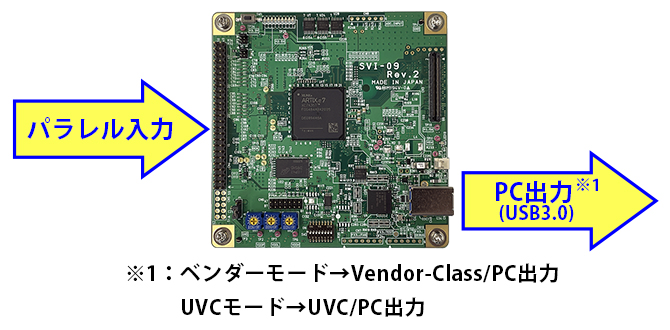

パラレルイメージレコーダーSVI-09は、パラレルインタフェースの映像信号を、USB3.0(Vendor Class/PC)と入出力するためのボードです。
FPGA直結の100pinコネクタを使用することで、様々な入出力(LVDS等)に対応できます。
I2C通信対応によりカメラやSerDesのコントロールが容易で、Vendor(ベンダー)モードでは弊社提供のアプリで映像のヒストグラム、ベクトルスコープ等を表示でき、リアルタイムに映像の解析が可能です。
CMOSセンサーの2ch接続も可能で、ステレオカメラ開発には最適な環境を構築できます。
SVI-09は、FPGAとフレームメモリに余裕を持たせました。FPGAプラグイン機能による受託開発用ボードとしても使用可能となっております。
特徴
- パラレル60ピン、100ピンの2ポート入出力構成
- USB3.0入出力
- FPGAプラグイン機能による受託開発用ボード
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | パラレル映像信号 | デシリアライザ FPD-Link III、GMSL、GVIF 対応 | |
| 映像出力インタフェース | USB3.0 (Windows, Linux, UVC Driver) USB3.0 Vendor Driver (Windows) |
特殊 HDMI モニターは個別対応 | |
| 入力解像度 | 最大 8190 x 4095 pixel | 1920 x 1080 の場合 60 fps 程度 1280 x 720 の場合 120 fps 程度 |
|
| 出力ビットレート | 3.0 Gbps 以内 | 1920 x 1080 の場合 (UVC モード) 80 fps 程度 1920 x 1080 の場合 (HDMI モード) 60 fps 程度 |
|
| 同期信号 | VSYNC, HSYNC, Pixel Clock | Embedded SYNC (BT.656) Data Enable 対応可 パラレルボード |
|
| クロックレート | ~ 150 MHz | ー | |
| 対応ピクセルフォーマット | YUV422(8bit, 16bit) / RGB24 / Raw8, 10, 12 | ー | |
| 入力ビット幅 | 8 / 16 / 24 / 32 bit | 24bit, 32bit 時は GPIO ピンを使用 | |
| その他 I/F |
I2C | 周波数：100 / 200 / 400 kHz | 電圧レベルは VDDL に従う |
| GPIO | 最大 16bit、8bit ごとに IN / OUT の方向制御 | 電圧レベルは VDDL に従う | |
| 電源 | 入力電源 | USB バスパワー / 専用 2pin コネクタ(5V) | ー |
| 出力電源 | VDDL & VDDH = 1.56V ~ 4.2V VDDP = 1.5V ～ 4.1V or 5V |
VDDL：IO 電源設定 VDDH：接続ボード用電源 VDDP：ターゲットデバイス補助電源 |
|
| その他機能 | テストパターン出力機能 画像クリッピング機能 FPGA プラグイン機能 |
ROM 起動：SerDes 設定ファイル自動送信機能 (I2C) | |
| インタフェースコネクタ | 50 + 10 pin (A1-50PA-2.54DSA) 100 pin (LSHM-150-03.0-F-DV-A-N-K-TR) |

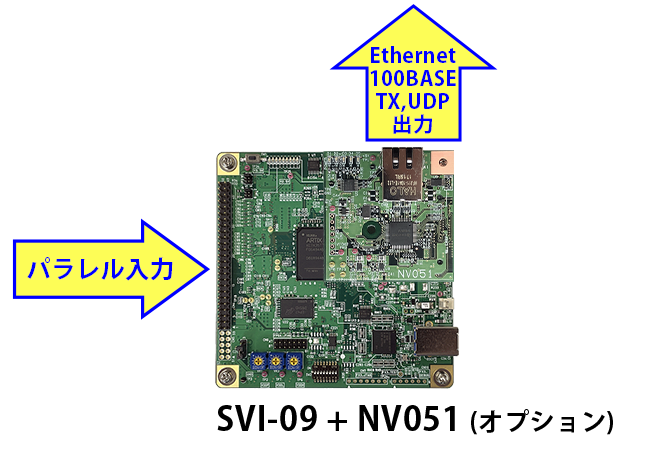

24bit, 32bit 入力時には 10pin を追加実装 100pin コネクタを使用した拡張ボードによる パラレル 2ch / LAN / MIPI I/F個別対応 |
|
| FPGA | Artix-7 (XC7A35T) | ー | |
| フレームメモリ | 256 MByte (DDR3-SDRAM) | ー | |
| USB3.0 チップ | Cypress EZ-USB FX3 | ー | |
| 外形 | 縦 x 横 x 高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフトウェア (Windows) |
映像表示ソフト | NVCap, SVImon | ー |
| I2C コントロールソフト |
SVMCtl, SVICtl | SVボードバージョンアップアプリ含 | |
| 対応している 弊社デシリアライザボード |
FPI-914A-FH, FPI-934-F, GMI-9272-F, GMI-96706-FH など |
左記以外のデシリアライザボード有り | |
資料
製品カタログ
設計資料
製品紹介動画
用途/実績例
カメラモジュールの検証・評価、データーロガー（車載用）カメラ検査治具、DSP検証・評価、MIPI ＆ Parallelセンサー2CH入力、画像変換（サイズ、フォーマット等）、2CH-MIPI＆Parallelセンサーエミュレーション
よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
