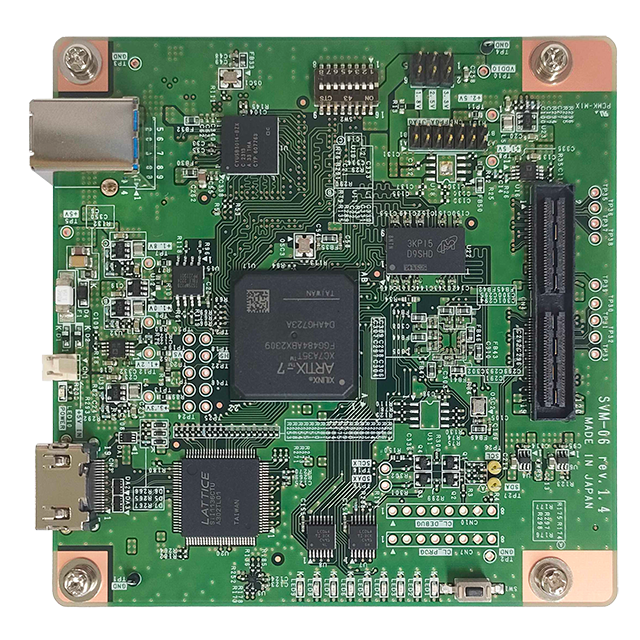

MIPIジェネレータ SVO-06
MIPIジェネレータSVO-06は、USB3.0で入力される映像信号を、MIPI CSI-2映像信号に変換・出力するためのカメラエミュレーションボードです。
PCに録画した映像やCG映像を、実際のCMOSイメージセンサーの映像のように、ECUなどの画像処理機器へ出力することができます。ユーザーが映像出力タイミングを調整できますので、様々なMIPIカメラのエミュレーションを実現します。
このボードを使用すれば、カメラ開発中の段階でも先行して画像処理装置の開発を進められます。
特徴
- MIPI CSI-2 1.5Gbps/レーン対応

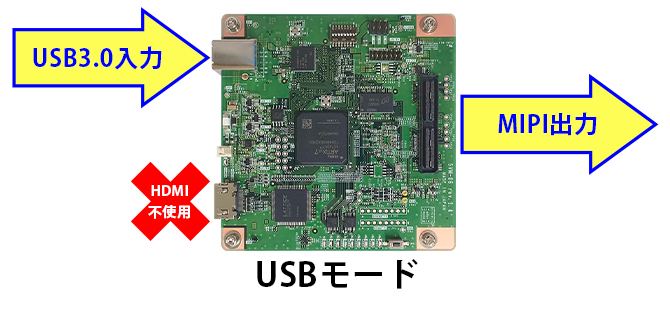

- USB3.0入力
- 6Gbps帯 車載シリアライザーに対応
- オプション機能
└ MIPI合成：SVO-06を複数枚使用することにより、サイズの異なる映像を1映像として合成してMIPI出力できます。

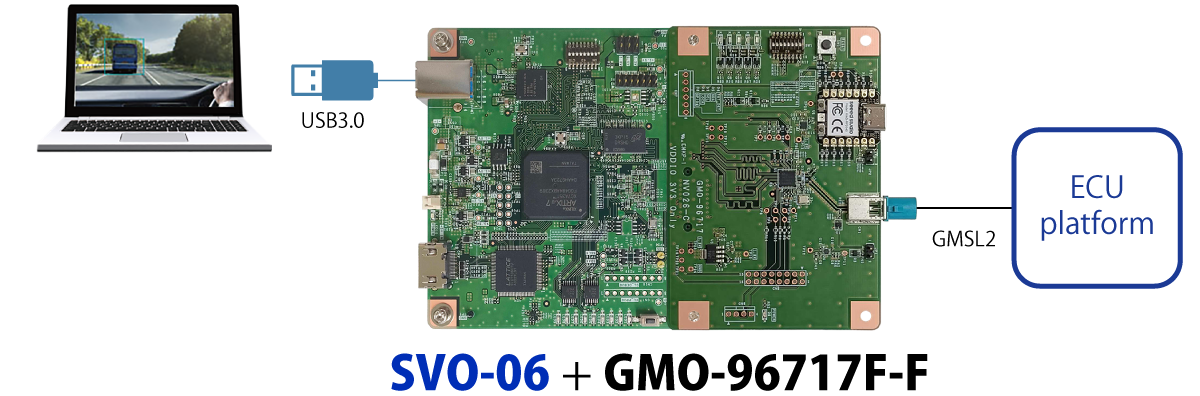

接続例
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | USB3.0 (Windows) | ー | |
| 映像出力インタフェース | MIPI CSI-2 映像信号 | Non-Continuous / Continuous Clock 対応 4データレーン + 1クロックレーン |
|
| 入力解像度 | 最大 8190 x 4095 pixel (USBモード) 2.4 Gbps 以内 |
ー | |
| 出力解像度 | 最大 8190 x 4095 pixel (USBモード) 6.0 Gbps 以内 |
ー | |
| 同期信号 | Frame Start / Frame End | ー | |
| MIPIデータレーン | 1, 2, 4 レーン | 3 レーンは未対応 | |
| レーン当たりのデータレート | 600 ~ 1500 Mbps | 標準：600 Mbps 未満のデータレートは未対応 | |
| 対応ピクセルフォーマット | YUV422 8bit / RGB24 / Raw8, 10, 12, 16, 20 |
ー | |
| その他 I/F |
I2C | 1系統 | SCL 周波数 100 / 200 / 400 kHz |
| GPIO | 16bit | 1bit ごとに IN / OUT 切り替え可能 | |
| 電源 | 入力電源 | USB バスパワー / 専用 2pin コネクタ(5V) | ー |
| 出力電源 | VDDIO 出力 (1.8V, 2.5V, 3.3V) 5V, 3.3V, 1.2V 出力 |
内部電源と共用 VDDIO：IO 電源設定 電流定格 150mA (VDDIO 1.8V), 800mA (VDDIO 2.5V, 3.3V), 2A (5V CN1 使用時), T.B.D. (1.2V) |
|
| 保護素子 | ヒューズ 3.15A | ー | |
| その他機能 | 映像出力タイミング設定： ピクセルクロック単位（ブランク含） |
Virtual Channel 0 ~ 3 対応 | |
| インタフェースコネクタ | 120 pin（QSH-060-01-L-D-A-K-TR） | ー | |
| FPGA | Artix-7 (XC7A35T) CrossLink (LIF-MD6000) |
ー | |
| フレームメモリ | 256 MByte (DDR3-SDRAM) | ー | |
| USB3.0 チップ | Infineon EZ-USB FX3 | ー | |
| 外形 | 縦 x 横 x 高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフトウェア (Windows) | NVFilePlayer, SVMCtl, SVMUpdater | ー | |
| 対応している 弊社シリアライザボード |
GMO-9295A-F, GMO-96717-F など | ー | |
資料
設計資料
- SVO-06ハードウェア仕様書(PDF）
- SVM-06,SVO-06 IF回路図(PDF)
- SVシリーズ設定用ソフトウェアSVMCtlマニュアル(PDF)
- SVシリーズ用プレーヤソフトNVFilePlayerマニュアル(PDF)
- SVシリーズ用再生ソフトSVOGeneratorマニュアル(PDF)
フルパッケージダウンロード
- ソフトウェアダウンロードページ【SVO-06】

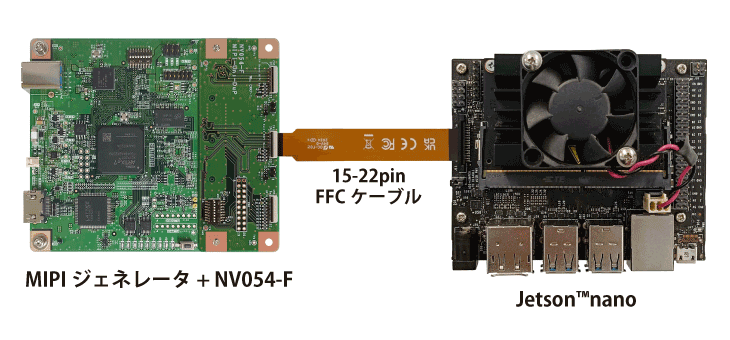

Jetson nano 評価用キット
Jetson nano評価用キットは、Jetson nanoに画像を入力するためのキットです。Jetson nanoに実装されているRaspberry Pi用のカメラコネクタにSVO-06を接続することで、Jetson nanoへの画像入力が可能になります。Jetson TX2でも同様の接続が可能です。
これにより、PCに保存された画像またはHDMI経由の画像を、NVIDIA社 Jetsonシリーズに流しこむことが出来ます。弊社は、Jetson nano（Raspberry Pi Camera用ポート）とSVO-06を接続する為の接続ボード（NV054-F）を製作しました。
このキットは標準的な販売品目ではないので、詳細は弊社までお問い合わせください。
※FFCケーブル、Jetson nanoは付属しません。
用途/実績例
CMOSセンサー＆カメラモジュールエミュレーター、実画像再生、DSP検証・評価
よく使用される業種
自動車・輸送機器、VR（Virtual Reality）、ヘッドマウントディスプレイ(HMD)、
医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
