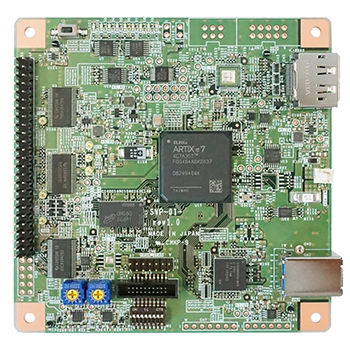

パラレルレコーダー SVP-01-VND
※SVP-01-Vから名称変更しました
パラレルイメージレコーダーSVP-01-VNDは、パラレルインタフェースの映像信号を表示・録画するためのボードです。Vendor(ベンダー)モードとアップデータモードのみ動作します。
Vendorモードでは、弊社提供のアプリで映像のヒストグラムやベクトルスコープ等を表示することができ、リアルタイムに映像の解析をすることができます。I2C通信対応により、簡単にカメラやSerDesのコントロールが可能です。
アップデータモードでは、基板上マイコンや FPGA などのデバイスのファームウェアを USB 経由でアップデートすることが可能です。
特徴
- ベンダークラスドライバで動作（弊社提供の専用API、専用ドライバで動作）
- I2C通信機能をサポート
- 最大入力解像度8190x4095 pixel（入力画像は任意の領域で切り出し可能）
- USB3.0出力（DisplayPort使用不可）
- USBバスパワー動作
- 同期配線用コネクタ実装可能
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | パラレル映像信号 | IO電圧 = 1.8V - 3.3V FPD-Link III、GMSL などのデシリアライザ接続可能 |
|
| 映像出力インタフェース | USB3.0 (Vendor) | USB は Windows のみ対応 | |
| 入力解像度 | 最大 8190 x 4095 pixel | 8bit 時は 4094 x 4095 | |
| 出力ビットレート | 3.0 Gbps 以内 | Vendor Class で動作 | |
| 同期信号 | VSYNC, HSYNC, Pixel Clock | ー | |
| クロック周波数 | ~ 150 MHz | ー | |
| 対応ピクセルフォーマット | YUV422 8bit / RGB24 / RAW | ー | |
| 入力ビット幅 | 8 / 16 / 24 / 32 bit | 24bit, 32bit 時は GPIO ピンを使用 | |
| その他 I/F |
I2C | 周波数：100 / 200 / 400 kHz | 電圧レベルは VDDL に従う |
| GPIO | 最大 16bit、8bit ごとに IN / OUT の方向制御 | 電圧レベルは VDDL に従う GPIO + 映像入力 = 32bit max. |
|
| 電源 | 入力電源 | USB バスパワー | 供給電圧：+5V (4.75V - 5.5V) 動作電流 (typ)：0.72A |
| 出力電源 | VDDL = 1.8V - 3.3V VDDH = 1.2V - 3.6V 3.3V 出力有 |
VDDL：IO 電源設定 VDDH：接続ボード用電源 |
|
| その他機能 | 画像クリッピング機能 | ー | |
| インタフェースコネクタ | 50 + 10 pin (2.54mmピッチピンヘッダ) | 24bit, 32bit 入力時には 10pin を追加実装 | |
| FPGA | Artix-7 (XC7A35T) | ー | |
| フレームメモリ | 256MByte (DDR3-SDRAM) | ー | |
| USB3.0 チップ | Infineon EZ-USB FX3 | ー | |
| 外形 | 縦 x 横 x 高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフトウェア (Windows) |
映像表示ソフト | SVIMon / SVIView | ー |
| I2C コントロールソフト |
SVICtl | ー | |
| 対応している 弊社デシリアライザボード |
FPI-914A-FH, FPI-934-F, GMI-9272-F, GMI-96706-FH, etc. |
ー | |
資料
設計資料
- SVP-01-VNDハードウェア仕様書(PDF）
- SVP-01 IF回路図(PDF)
- SVシリーズのGPIOピンの制御方法(PDF)
- SVI-09とSVP-01-VNDの違い(PDF)
- ソフトウェアマニュアル(PDF)
フルパッケージダウンロード
用途/実績例
カメラモジュール、CMOSセンサー画像のDisplayPortモニター出力、アラウンドビュー開発、複数センサー同時モニター
よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
