パラレルジェネレータ SVP-01-GEN

※SVP-01-Gから名称変更しました

パラレルジェネレータSVP-01-GENは、USB3.0もしくはDisplayPortで入力される映像信号を、パラレル映像信号に変換・出力するためのカメラエミュレーションボードです。
録画した映像をカメラモジュールやCMOSイメージセンサーの映像のように、画像処理機器などに出力できます。また、PC上のCGの映像を使用することもできます。これにより現場での撮影が困難な場合や、センサー開発中の段階でも、先行して画像処理装置の開発が可能となります。
ブランキングエリア、フレームレート等は任意に設定することができます。

特徴
仕様
資料
特徴
  • パラレル32ビット150MHzまでの出力に対応
  • USB3.0（Vendor Class)入力、DisplayPort入力
  • パラレル入力 のシリアライザに対応

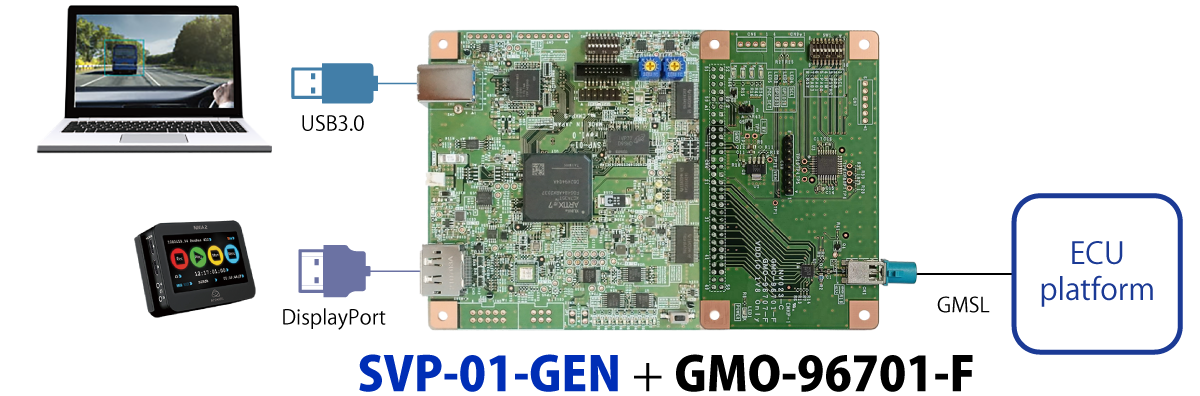

接続例

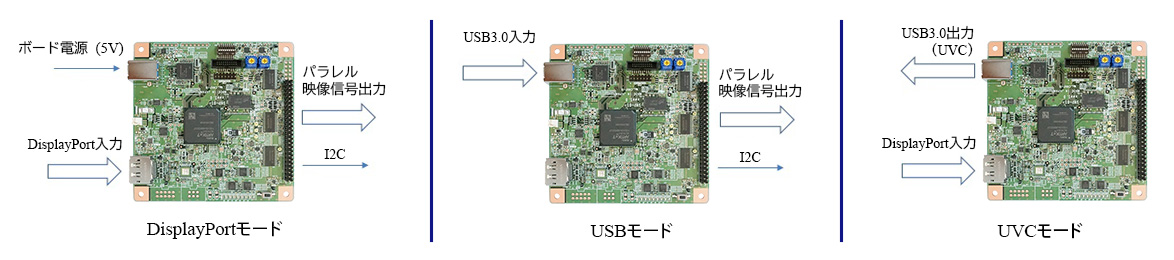

・DisplayPort 入力と USB3.0 入力はモード切り替え式であり、どちらか一方のみの入力となります。
・HDMI to DP 変換アダプタを使用することで、PC のほかHDMI 録画再生機器との接続も可能です。

仕様
項目 仕様 備考
映像入力インタフェース USB3.0 (Windows)
DisplayPort 1.1a		 ー
DisplayPort 1.1a 入力詳細 Raw Bit Rate = 2.7Gbps / Lane x 2L
ピクセルフォーマット：RGB24 (24bpp RGB)		 Dual-Mode (DP++)：非対応
HDCP：非対応
映像出力インタフェース パラレル映像信号 シリアライザ FPD-Link III、GMSL 対応
出力解像度 最大 8190 x 4095 pixel 8bit 時は 4094 x 4095
同期信号 VSYNC, HSYNC, Pixel Clock Embedded SYNC (BT.656)
Data Enable 対応可
クロック周波数 ~ 150 MHz ー
対応ピクセルフォーマット YUV422(8bit) / RGB24 ー
出力ビット幅 8 / 16 / 24 / 32 bit 24bit, 32bit 時は GPIO ピンを使用
その他
I/F		 I2C 周波数：Max. 400kHz マスタのみ
電圧レベルは VDDL に従う
デバイスアドレス 7bit
GPIO コネクタ CN5 実装で 16bit 使用可能 電圧レベルは VDDL に従う
GPIO + 映像入力 = 32bit max.
電源 入力電源 USBバスパワー / 専用 2pin コネクタ 供給電圧：+5V (4.75V - 5.5V)
出力電源 VDDL = 1.8V - 3.3V
VDDH = 1.2V - 3.6V		 VDDL：IO 電源設定
VDDH：接続ボード用電源
その他機能 リセット信号出力
クロック信号出力
FSYNC 信号入力		 ー
インタフェースコネクタ 50 + 10 pin (2.54mmピッチピンヘッダ) 24bit, 32bit 入力時には 10pin を追加実装
FPGA Artix-7 (XC7A35T) ー
フレームメモリ 256 MByte (DDR3-SDRAM) ー
USB3.0 チップ Cypress EZ-USB FX3 ー
外形 縦 x 横 x 高さ = 101.6 x 101.6 x 25.7 (mm) 高さはスペーサー(10mm)を含む
付属ソフトウェア (Windows) 映像出力ソフト NVFilePlayer, SVOGenerator ー
I2C
コントロールソフト		 SVMCtl SVボードバージョンアップアプリ含
対応している
弊社シリアライザボード		 FPO-913A-F, GMO-96701-F,
GMO-96705-F, GMO-96707-F など		 左記以外のシリアライザボード有り
資料
設計資料
フルパッケージダウンロード
パラレルジェネレータ応用例   ※先行基板の「SVO-03」を使用しています。
用途/実績例

CMOSセンサー＆カメラモジュールエミュレーター、実画像再生、DSP検証・評価

よく使用される業種

自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
