MIPIモニターボード SVM-06
SVM-06はMIPI CSI-2映像信号を録画・表示するためのボードで、HDMIモニターとUSB3.0(UVC/PC)に出力できます。
MIPI各レーン当たりの転送レートは1.5Gbps/レーンで、4Kサイズの映像出力にも対応しています。
また、UVCとHDMIの同時出力が可能なため、モニターで映像確認を行いながら、PCで映像キャプチャすることもできます。
FPGAはMIPI D-PHY対応の Lattice社 CrossLink と Xilinx社 Artix-7の2つを搭載しており、Embedded Dataや複数のVirtual Channelにも対応しています。
その他にも、センサー2CHを同時に取り込んでその映像をSide by Side表示したり、カメラ複数台をそれぞれSVM-06に接続し、同期してPCに取り込んだりと様々な機能を持たせることができます。
キャプチャ機能はWindows およびLinux環境に対応しております。
*Rev1.3からRev1.4への移行に伴い、基板の色が黒から緑へと変更となりました。
詳しくは SVM-06[rev1.4] ハードウェア仕様書 内「5.2. Rev1.3 との差分について」をご覧ください。
特徴
- MIPI CSI-2 1.5Gbps/レーン対応
- USB3.0、HDMI同時出力
- 6Gbps帯車載デシリアライザーに対応

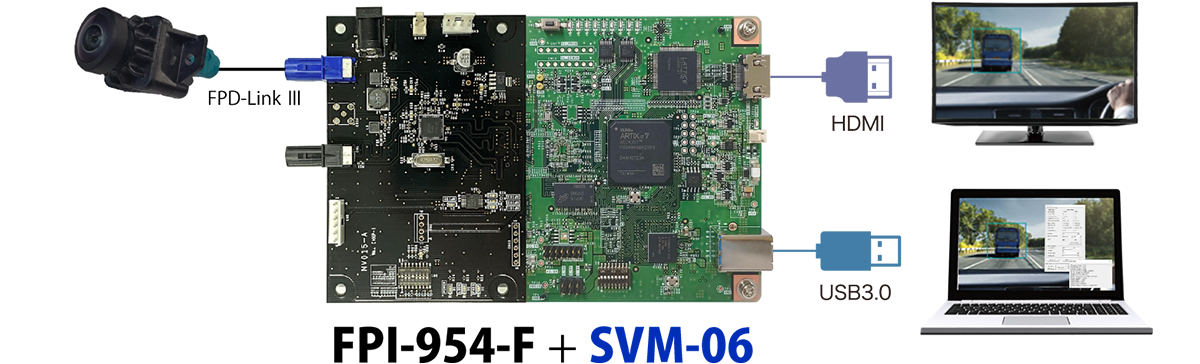

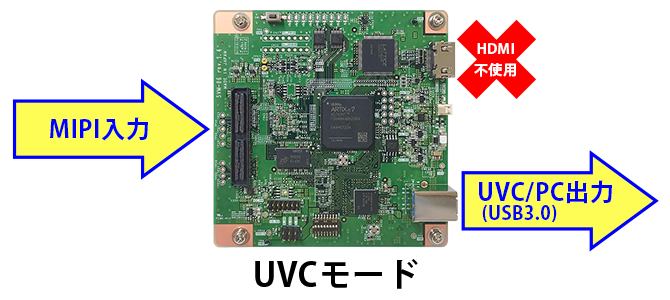

接続例
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | MIPI D-PHY CSI-2 映像信号 | Non-Continuous / Continuous Clock 対応 標準仕様：4レーン ＋ 1クロックレーン カスタマイズにより 最大 8データレーン ＋ 2クロックレーン対応可能 2系統入力 / もしくは 1入力 ＋ 1出力対応可能 |
|
| 映像出力インタフェース | UVC (USB Video Class) HDMI 1.4 |
ー | |
| 入力解像度 | 最大 8190 x 4095 pixel | 入力可能な横幅はレーン数に依存 | |
| 出力解像度 | 最大 8190 × 4095 pixel (UVCモード) 3.0 Gbps 以内 (HDMIモード) 3840 × 2160, 30fps を越えないこと |
(HDMI モード標準対応解像度) 1280 x 720 / 1920 x 1080 / 2560 x 1440 / 3840 x 2160 UVC モードの場合はフレーム内の実効データレートが 3.0 Gbps 以内であること |
|
| 同期信号 | Frame Start / Frame End | ー | |
| MIPI データレーン | 1 ~ 4 レーン | ー | |
| レーン当たりのデータレート | 20 ~ 1500 Mbps | ー | |
| クロックレート | 10 ~ 750 MHz | ー | |
| 対応ピクセルフォーマット | YUV422 8bit / RGB24 / Raw8, 10, 12, 16, 20 |
ー | |
| その他 I/F |
I2C | 1系統：SCL 周波数 100 / 200 / 400 kHz | 電圧レベルは VDDIO に従う |
| GPIO | 16bit, 1bitごとに IN / OUT の方向制御 FPGA 直結 |
電圧レベルは VDDIO に従う | |
| 電源 | 入力電源 | USB バスパワー / 専用 2pin コネクタ(5V) | ー |
| 出力電源 | VDDIO 出力 (1.8V, 2.5V, 3.3V) 5V, 3.3V, 1.2V 出力 |
内部電源と共用 150mA (VDDIO 1.8V), 800mA (VDDIO 2.5V, 3.3V), 2A (5V CN1 使用時), T.B.D. (1.2V) |
|
| 保護素子 | ヒューズ 3.15A | ー | |
| その他機能 | テストパターン出力機能 画像クリッピング機能 起動時 I2C 自動送信機能 (ROM 起動) Virtual Channel, Embedded Line |
ー | |
| インタフェースコネクタ | 120 pin (QSH-060-01-L-D-A) | 弊社 SVM-MIPI 基板用 60pin とインタフェース接続可能 | |
| FPGA | Artix-7 (XC7A35T) + CrossLink (LIF-MD6000) |
ー | |
| フレームメモリ | 256 MByte (DDR3-SDRAM) | ー | |
| USB | デバイス・ コントローラ |
Infineon EZ-USB FX3 | ー |
| コネクタ | USB3.0 Type-B | ー | |
| HDMI チップ | Sil1136 | ー | |
| 外形 | 縦 x 横 x 高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフトウェア (Windows) | NVCap, SVMCtl, SVMUpdater | ー | |
| 対応している 弊社デシリアライザボード |
FPI-954-F, GMI-9286-F, GMI-9288-F, GVI-4960-F など |
ー | |
資料
製品カタログ
設計資料
- SVM-06[rev1.3]ハードウェア仕様書(PDF）
- SVM-06[rev1.4]ハードウェア仕様書(PDF）
- SVシリーズ設定用ソフトウェアSVMCtlマニュアル(PDF)
- キャプチャソフトウェアNVCapマニュアル(PDF)
22pin FFC対応 接続ボード：NV054-F
Raspberry Pi Cameraと接続可能な「NV054-F」を製作しました。
カメラ動作用の設定ファイルも準備しておりますので、すぐに小型カメラが開発できます。
※ラズパイカメラ、ケーブルは付属しません。
- NV054-F 製品ページ
※OmniVision社 MIPI イメージセンサと接続したい場合は、NV011-V をご使用ください。
用途/実績例
カメラモジュール、CMOSセンサー画像のHDMIモニター出力、アラウンドビュー開発、複数センサー同時モニター
よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
