A-PHY デシリアライザボード
API-7044-F
MIPI A-PHY対応デシリアライザボードAPI-7044-FTを改版いたしました。API-7044-FTはVA7044-ICの機能をフルに引き出せるように設計したため、UTPコネクタ標準搭載など、機能過多のボードとなっておりました。

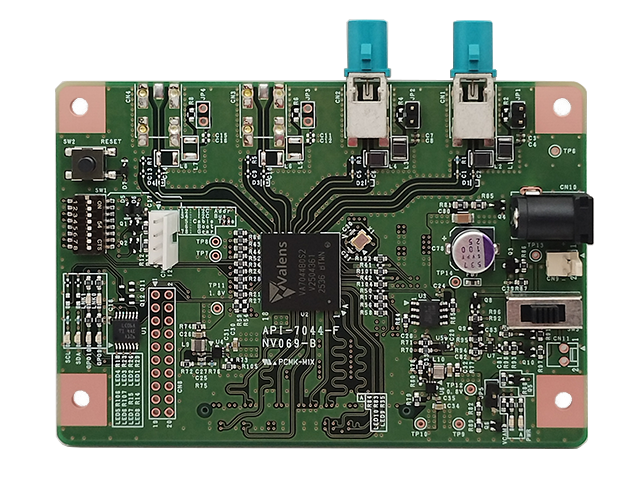

新API-7044-FボードはFAKRAコネクタ-2CH搭載とし、基板寸法も他のMIPIデシリアライザーボードと同様です。機能も絞りましたので安価なボードとなっております。こちらも前ボード同様に、Valens社が開発したIC VA7044デシリアライザを搭載しています。
このAPI-7044-Fと弊社のMIPIモニターボード SVL-03-UVC および SVM-06 を接続すれば、A-PHYカメラの映像信号をHDMI または USB経由で容易に出力することができます。
API-7044-Fを使用すれば、A-PHYカメラのメーカーを問わず弊社環境を使用して評価ができるため、効率よく開発を進めることが可能となります。
特徴
MIPI A-PHYとは
MIPI A-PHY とは、ADAS、ADS、IVIなどの車載アプリケーション向けの長距離SerDes物理層インターフェースです。
この規格は、数〜数十Gbpsの高速伝送が可能であり、ノイズの影響を受けにくい特性を持ちます。この特性により、マシンビジョン分野でも採用が進んでいます。
| MIPI 物理層規格 |
用途 | 速度/1Lane(HS) | 伝送可能距離 |
|---|---|---|---|
| C-PHY | スマートフォン IoT機器など |
5.7Gbps | 数十cm |
| D-PHY | スマートフォン IoT機器、自動車など |
2.5Gbps | 最大約30cm |
| A-PHY | 車載ネットワーク (カメラ、センサ)など |
16.0Gbps *VA7000シリーズは8.0Gpbs |
15m |
既存のMIPI C-PHYやD-PHYと比較して、1レーン当たりの最大データ伝送速度や伝送可能な距離が向上しており、車載ネットワークに最適化された規格と言えます。
また、MIPI A-PHYは、MIPI Automotive SerDes Solution (MASS)の基盤として、カメラ、センサー、ディスプレイの統合を簡素化し、機能の安全性やセキュリティも組み込むよう設計されています。

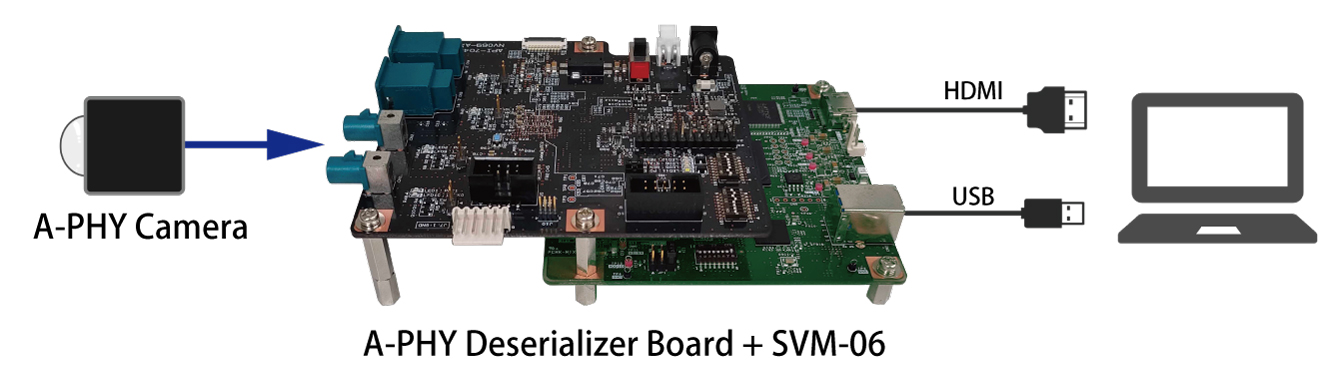

接続例
紹介動画
※本動画は旧ボードの映像を使用しております。新ボードでは UTPコネクタを使用できません。
仕様
製品についてのお問い合わせは 問い合わせフォーム、または弊社営業まで直接お問い合わせください。
