MIPIジェネレータ

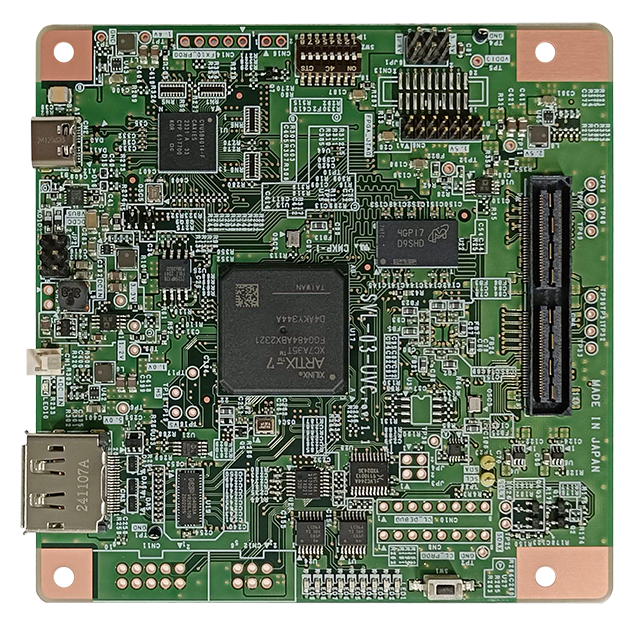

SVL-03-GEN■ 概 要
MIPIジェネレータSVL-03-GENは、録画した複数のカメラ映像、CG画像を合成して、最先端の1カメラ映像に変換できる装置です。画素数・フレームレートの異なる車載カメラ映像のフレーム合成が可能です。入力インタフェースとして、USB3.2Gen2ポート・DisplayPortを採用しており、映像信号をMIPI映像信号として出力することができます。最大4K/30fps出力に対応しているため、高性能な映像処理が可能です。
また、車載標準シリアライザに対応しているため幅広い機器との接続ができ、画素数・フレームレート・ブランキングエリアは柔軟にカスタマイズしていただけます。
本体サイズもコンパクトで、USBバスパワーによる単体動作もできる低消費電力設計のため、柔軟なカメラエミュレーションボードとして、画像処理やセンサー開発の現場で活躍できる製品です。
PC上のCG画像をカメラモジュールの映像として出力ができるので、現場撮影が困難な場合でも効率的に画像処理装置の開発が可能となります。
■ 特 徴
- ・MIPI CSI-2 1.5Gbps/レーン対応

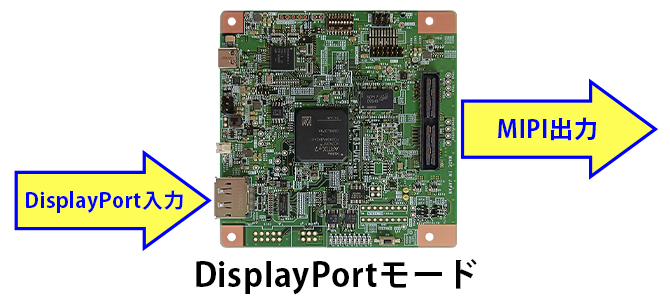

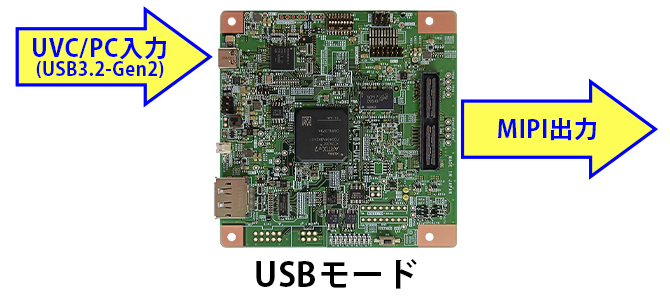

- ・USB3.2-Gen2 または DisplayPort入力
- ・6Gbps帯 車載シリアライザに対応
- ・オプション機能
└ MIPI合成：SVL-03-GENを複数枚使用することにより、サイズの異なる映像を1映像として合成してMIPI出力できます。

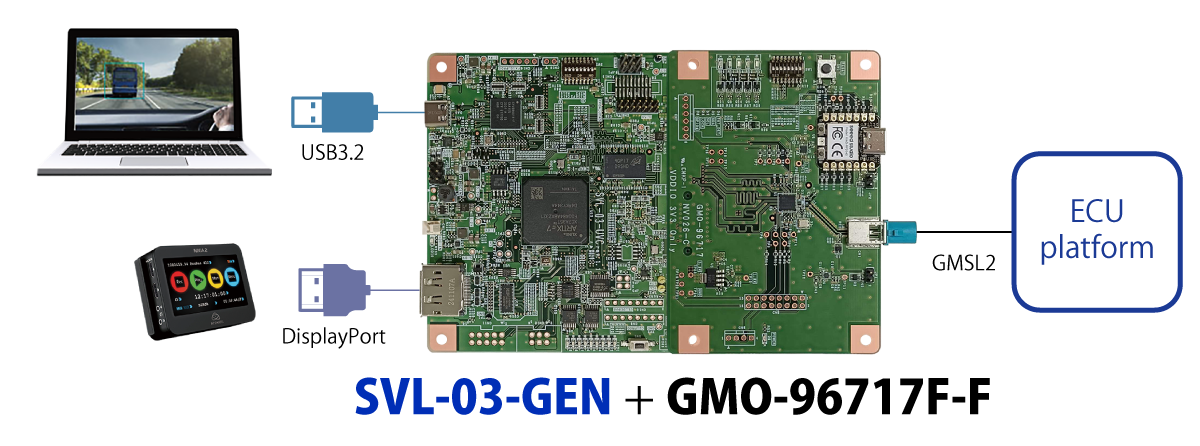

■ 接続例
■仕 様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | USB3.2 Gen2 (Windows) DisplayPort |
ー | |
| 映像出力インタフェース | MIPI CSI-2 映像信号 | ー | |
| 入力解像度 | 最大 8190x4095 pixel (USB モード) 5.0 Gbps 以内 (DisplayPort モード) 10.8 Gbps 以内 |
DisplayPort : 標準仕様 1080P-60fps 入力可能 (4K-30fps 入力の場合カスタム対応) |
|
| 出力ビットレート | 6.0 Gbps 以内 | 最大 8190x4095 pixel | |
| 対応している同期信号 | Frame Start, Frame End, Line Start, Line End | ー | |
| 対応データレーン数 | 1, 2, 4 レーン | 3 レーンは未対応 | |
| レーン当たりのデータレート | 400 ~ 1500 Mbps | ー | |
| クロックレート | 200 ~ 750 MHz | ー | |
| 対応ピクセルフォーマット | YUV422 8bit / RGB24 / Raw8, 10, 12, 16, 20 |
ー | |
| その他の I/F |
I2C | 周波数：100, 200, 400 kHz | 電圧レベルはVDDIOに従う |
| GPIO | 16bit、1bitごとにIN/OUTの方向制御 FPGA直結 |
電圧レベルはVDDIOに従う | |
| 同期コネクタ | 同期信号入出力 / IN/OUT の方向制御 | 1.8V固定 | |
| 電源 | ボード電源 (入力) |
USBバスパワー / 専用2pinコネクタ | 専用2pinコネクタは 5V～5.5V / 6.5V～16V からジャンパピンで選択可能 |
| ターゲット側電源 (出力) |
VDDIO = 1.8 or 2.5 or 3.3 V 3.3 & 1.2V出力有 |
VDDIO : IO電源設定 | |
| 保護素子 | eFuse 6V / 4.8A | 電源 OFF で復帰 | |
| その他機能 | 画像クリッピング機能 Virtual Channel, Embedded Lineは個別対応可能 |
ROM起動 ： SerDes設定ファイル自動送信機能 (I2C) Cntinuous Clock / Non Continuous Clock 両対応 |
|
| インタフェースコネクタ | 120 pin (QSH-060-01-L-D-A) | ー | |
| FPGA | Artix-7 (XC7A35T) +CrossLink (LIF-MD6000) |
ー | |
| フレームメモリ | 256MByte (DDR3-SDRAM) | ー | |
| USB | デバイス・ コントローラ |
Infineon EZ-USB FX10 | ー |
| コネクタ | USB3.2 Gen2 Type-C | ー | |
| 外形 | 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフト Windows | 映像出力ソフト | NVFilePlayer | ー |
| I2C コントロールソフト |
SVMCtl | SVボードバージョンアップアプリ含 | |
| 対応している弊社SerDesボード | MAX96717,UB953,CXD4963 etc. | 左記以外のシリアライザボード有り | |
■ 設計資料
■ フルパッケージダウンロード
ソフトウェアダウンロードページ【SVL-03-GEN】：TBD
■ Jetson nano 評価用キット
Jetson nano評価用キットは、Jetson nanoに画像を入力するためのキットです。SVL-03-GENでもご使用いただけます。
Jetson nanoには、Raspberry Pi用のカメラコネクタが実装されています。このMIPIポートに、SVL-03-GENを接続します。Jetson TX2でも同様の接続が可能です。
これにより、PCに保存された画像またはDisplayPort経由の画像を、NVIDIA社Jetsonシリーズに流しこむことが出来ます。
弊社はこの Raspberry Pi Camera用ポート/ Jetson nanoに、SVL-03-GENを接続する為の、接続ボード（NV011-D）を製作しております。
※ラズパイカメラ用のケーブルは付属いたしません。
■ お役立ち情報
■ 用途/実績例
CMOSセンサー＆カメラモジュールエミュレーター、実画像再生、DSP検証・評価
■ よく使用される業種
自動車・輸送機器、VR（Virtual Reality）、ヘッドマウントディスプレイ(HMD)、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
