こんにちは、NetVision技術部の天野です。🦈
今回は、25年07月から受注を開始した弊社モニターボード「SVL-03-UVC」のDPモードについて紹介します。

SVL-03-UVCのモードについて

「SVL-03-UVC」は、以下の2つの映像確認モードを備えたモニターボードです。

• UVCモード：USB Type-C経由でPCと接続し、映像を確認
• DPモード：DisplayPort経由でモニターに直接映像を出力

今回の技術部ブログでは、DisplayPort経由でモニターへ映像を出力する「DPモード」を紹介します。

詳しいスペックや、従来機「SVM-06」との違いやUVCモードについては以下の資料をご参照ください。
SVM-06 と SVL-03-UVC の違い
UVCモード動作の様子

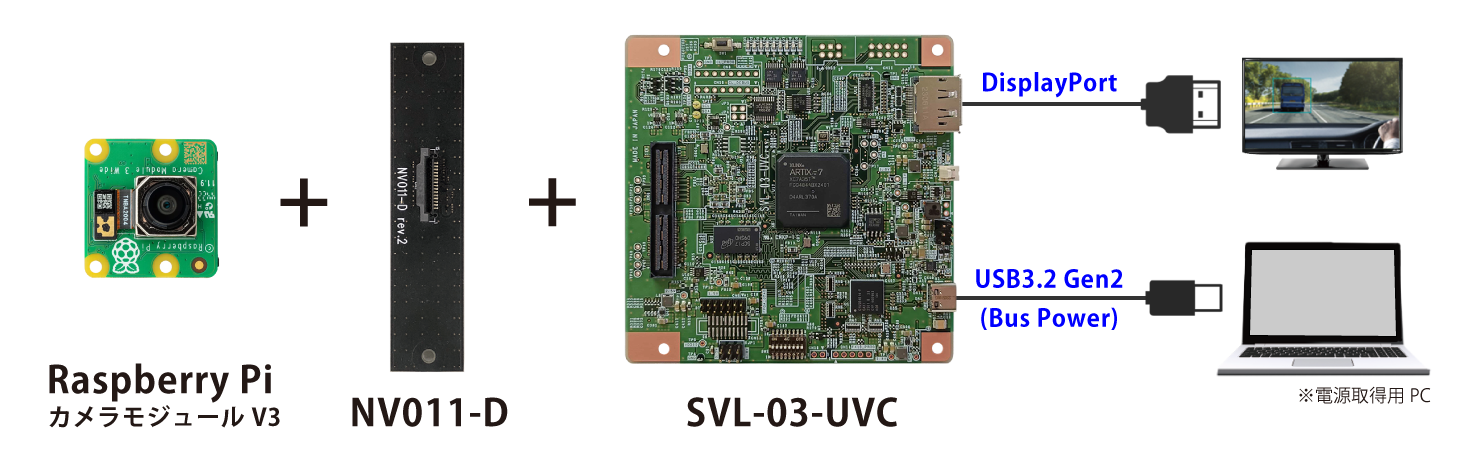

接続構成図

以下の接続構成で動かしました。

ボードの設定

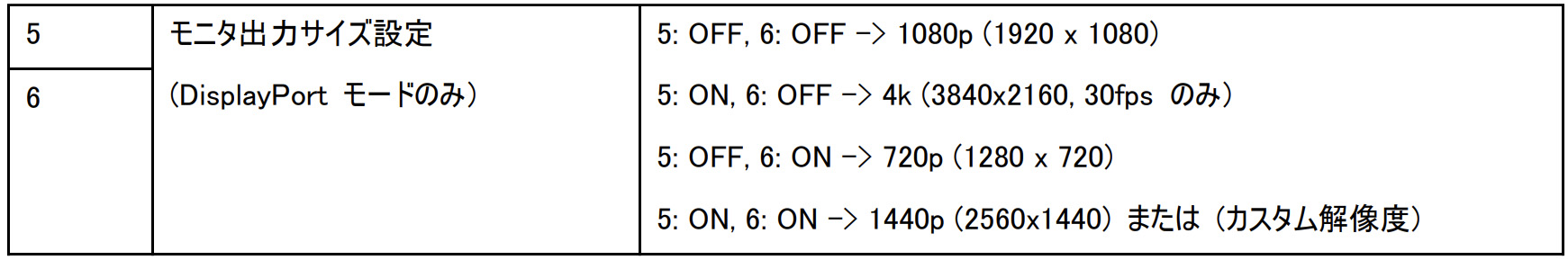

ボードには、4KやFHDなど標準的な解像度用のタイミング設定が保存されており、DIPSWの5，6のON/OFFで簡単に切り替えることが出来ます。ユーザー任意の解像度に設定することも可能です。

今回は4K (3840 x 2160)の解像度で映像を出力します。

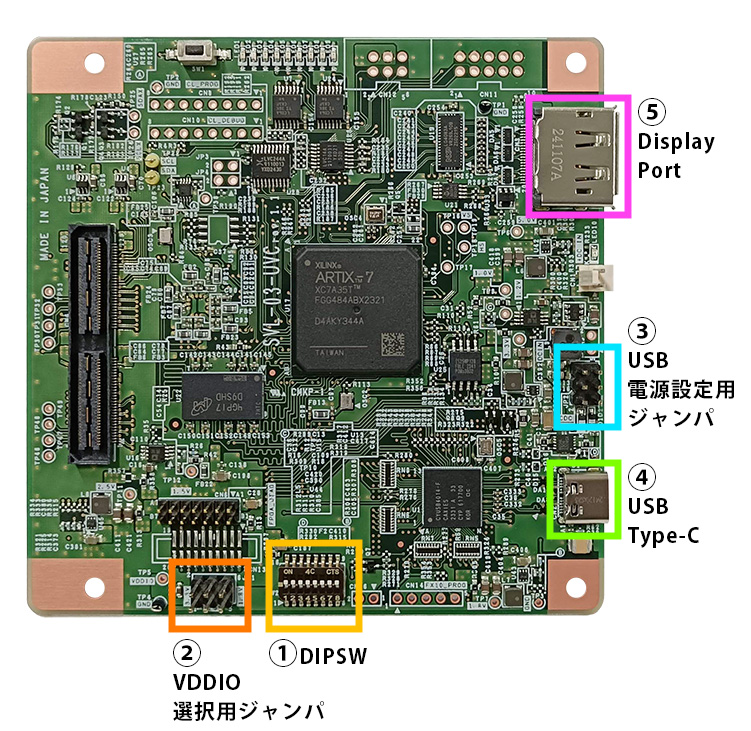

※①～③の設定は、PCと接続する前に実施してください。

①DIPSW
#4 ON(MIPI 2Lane取込)、#5 ON(出力解像度 4K) 、
#7,8 OFF(DPモード)に設定します。

②VDDIOは 3.3V に設定にします。

③USB電源供給のジャンパピンを短絡します。
(SVL-03-UVCはUSB電源の切り離しが可能)

④USB Gen2対応ポートにGen2対応のType-Cケーブルで接続

⑤モニターとDPケーブルで接続

アプリの設定

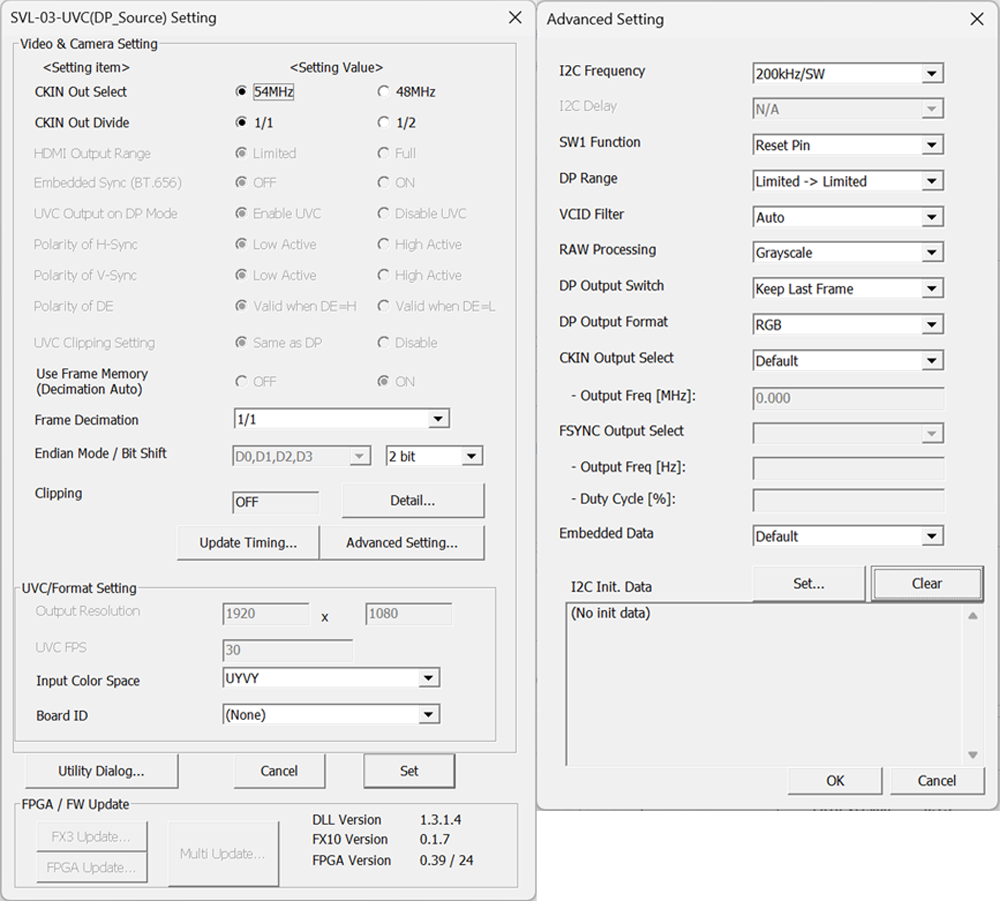

SVMCtlで以下の設定を行います。

• 接続するカメラがRAW10出力のため、GrayScale設定を有効化
• Bit Shiftを 2bit に設定

Advanced Setting → OK → Setting画面の[Set] を押して、カメラ設定をボードへ送信します。

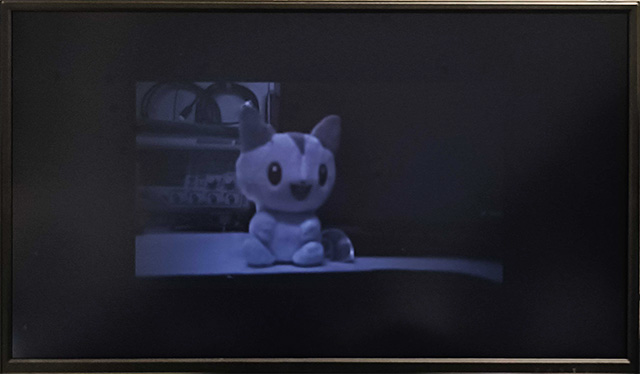

モニターへ表示

ボードの電源を投入し、カメラの設定ファイルを書き込むと、モニターに映像が表示されます。

今回使用したカメラの解像度は2304×1296ですが、モニター出力が4K設定のため、映像は中央に表示され、余白には自動的に黒枠が追加されます。

• 出力設定の解像度よりも入力映像が小さい場合：中心に映像を配置し、黒枠追加
• 出力設定よりも入力映像が大きい場合：中心から出力解像度分がクリッピングされて出力

このクリッピング位置は、SVMCtl上から自由に設定可能です。
なお、標準以外の解像度で出力したい場合は、別途カスタム解像度の設定が必要になります。

以上、「SVL-03-UVC」のDPモードの紹介でした。 最後までお読みいただき、ありがとうございます！
