モニターボード

SVM-03W
UVC/USB3.0-2ポートによるマルチ入出力ソリューション

概 要

SVM-03

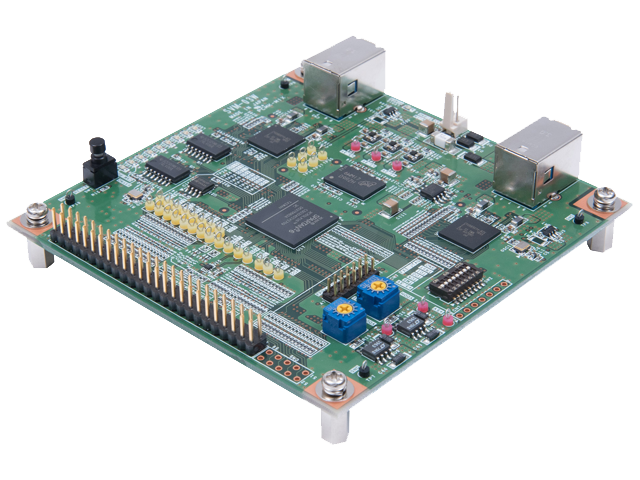

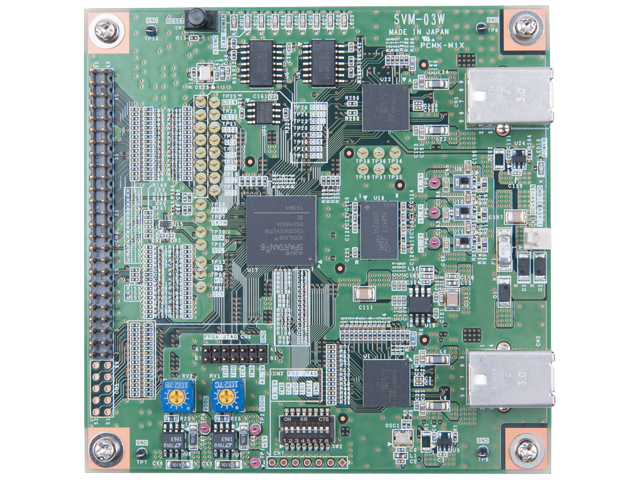

   モニターボードSVM-03Wは、画像をUVC(USB3.0/PC)2ポートに同時出力する為の装置です。
   接続基板はSVIシリーズで使用していたものを、そのまま使用できます。新たな接続基板作成の必要はありません。SVM-03ボードへの電源供給は、USB3.0コネクタ経由です。また、マルチブート機能により、様々な機能を持たすことができます。例えば、一つのセンサーを2台のPCで同時入力してのアルゴリズム解析、画像と画処理後データの同時表示などです。
   モニターボードは、PCドライバにUVCを採用したことにより、Windows環境ばかりでなくLinux環境も対応しております。
特 徴
• DIPスイッチによるモード切替
• DIPスイッチによるモード切替
   ・1画像を2CH同時に出力
• 画像&データモード(オプション)
   ・ 画像と画処理データを出力
• パラレル入力:SVI-06とピンアサイン互換
• 8bitYUV4:2:2(YUYV)&16bit:YUV
• 画素数:HSYNC & VSYNC 各16ビット幅
• 画像出力:USB3.0
• 画像2CHモード(標準)時
   ・出力先:Windows or LINUX / PC
   ・同一画像を、2台のPCにリアルタイム出力
• 画像&データモード(オプション)時
   ・1CH目:画像出力)
   ・2CH目:FPGAとFWによる画処理データ
• 付加機能
• I2Cコントロールアプリソフト
   ・SVMctl:専用ソフト/Win・ows
   ・NVCap:モニターソフト/Windows
   ・LINUX環境アプリサンプル(オプション)
• 電圧調整:2系統1.25~3.7V
• 電源供給
• USB3.0電源、スマホ用ACアダプタ、5V電源ピン
• 初期設定後はセルフモード動作可能
用途/実績例
カメラモジュール、CMOSセンサー画像のHDMIモニター出力
アラウンドビュー開発、複数センサー同時モニター
アルゴリズム解析
よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他

注意事項:記載された商品名、社名は各社の商標です。本資料は仕様変更の為予告なく変更する場合があります。
