イメージレコーダー

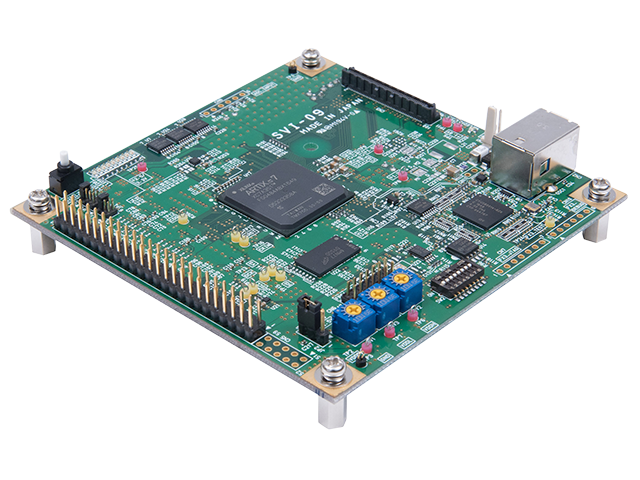

SVI-09/USB3.0

■ 概　要

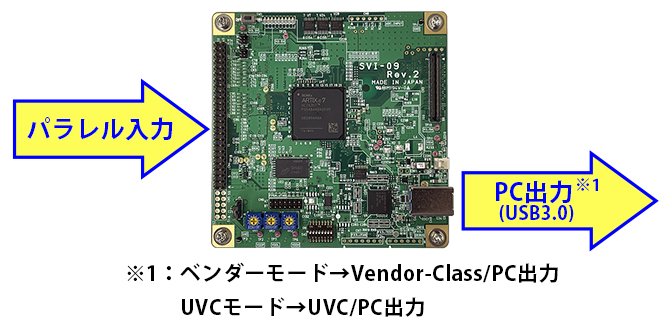

   イメージレコーダーSVI-09は、パラレルインタフェースの映像信号を、USB3.0(Vendor Class/PC)と入出力するためのボードです。
   FPGA直結の100pinコネクタを使用することで、様々な入出力(LVDS等)に対応できます。
   I2C通信対応によりカメラやSerDesのコントロールが容易で、Vendor(ベンダー)モードでは弊社提供のアプリで映像のヒストグラム、ベクトルスコープ等を表示でき、リアルタイムに映像の解析が可能です。
   CMOSセンサーの2ch接続も可能で、ステレオカメラ開発には最適な環境を構築できます。
   SVI-09は、FPGAとフレームメモリに余裕を持たせました。FPGAプラグイン機能による受託開発用ボードとしても使用可能となっております。

■ 特　徴
   ・パラレル60ピン、100ピンの2ポート入出力構成
・USB3.0入出力
・FPGAプラグイン機能による受託開発用ボード

■オプションボード
LAN-IFボード : NV051
SVI-09 ボードに入力された映像をイーサネットより出力するために使用する基板です。


■仕　様
項目 仕様 備考
映像入力インタフェース パラレル映像信号 デシリアライザFPD-Link III、GMSL、GVIF2対応
映像出力インタフェース USB3.0 (Windows, Linux, UVC Driver)
USB3.0 Vendor Driver (Windows)		 特殊HDMIモニターは個別対応
入力解像度 最大 8190x4095 pixel 1920x1080の場合 60 fps程度
1280x720 の場合 120 fps 程度
出力ビットレート 3.0 Gbps 以内 1920x1080の場合 (UVCモード) 80 fps程度
1920x1080の場合 (HDMIモード) 60 fps程度
対応している同期信号 VSYNC, HSYNC, Pixel Clock Embedded SYNC(BT.656)
Data Enable 対応可
パラレルボード
クロックレート ~ 150 MHz ー
対応ピクセルフォーマット YUV422(8bit, 16bit)/ RGB24/ Raw8, 10, 12 ー
入力ビット幅 8 / 16 / 24 / 32 bit 24, 32bit時は GPIOピンを使用
その他の
I/F		 I2C 周波数：100 / 200 / 400 kHz 電圧レベルはVDDLに従う
GPIO 最大16bit、8bitごとにIN/OUTの方向制御 電圧レベルはVDDLに従う
電源 ボード電源
(入力)		 USBバスパワー / 専用2pinコネクタ(5V) ー
ターゲット側電源
(出力)		 VDDL&VDDH = 1.56 ~ 4.2 V
VDDP = 1.5 ～4.1 or 5.0 V		 VDDL:IO電源設定, VDDH : 接続ボード用電源
VDDP ： ターゲットデバイス補助電源
その他機能 テストパターン出力機能
画像クリッピング機能
FPGAプラグイン機能		 ROM起動：SerDes設定ファイル自動送信機能 (I2C)
インタフェースコネクタ 50 + 10 pin (A1-50PA-2.54DSA)
100 pin (LSHM-150-03.0-F-DV-A-N-K-TR) 		24bit, 32bit入力時には10pinを追加実装
100pinコネクタを使用した拡張ボードによる
パラレル2ch/ LAN/ MIPI I/F個別対応
FPGA Artix-7 (XC7A35T) ー
フレームメモリ 256MByte (DDR3-SDRAM) ー
USB3.0チップ Cypress EZ-USB FX3 ー
外形 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) 高さはスペーサー(10mm)を含む
付属ソフト Windows 映像表示ソフト NVCap, SVImon ー
I2C
コントロールソフト		 SVMCtl, SVICtl SVボードバージョンアップアプリ含
対応している弊社SerDesボード UB914A、UB934、MAX9272、MAX96706 etc. 左記以外のデシリアライザボード有り
【SVM&Iシリーズ共通仕様】 アプリケーションソフトウェア：NVCap&SVMCtl、テストパターン出力、画像クリッピング機能

■ 製品カタログ
SVI-09(PDF）
■ 設計資料
SVI-09ハードウェア仕様書(PDF)
SVI-09ソフトウェアマニュアル(PDF)
キャプチャソフトウェアNVCapマニュアル(PDF)

HardWare Manual　SVI-09 HardWare Manual(PDF)
■ 製品紹介動画

■ 用途/実績例
カメラモジュールの検証・評価、データーロガー（車載用）カメラ検査ジグ、DSP検証・評価、
MIPI ＆ Parallelセンサー2CH入力、画像変換（サイズ、フォーマット等）、
2CH-MIPI＆Parallelセンサーエミュレーション

■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
