マルチ I/F 録画再生システム
弊社は「デジタル画像と波形の協調検査環境」という独自技術を保有しております。
この独自技術を流用して、CANデータを録画・再生できる装置「CAN-ADPボード」を開発しました。
CAN-ADPボードは、1枚のボードでCANを最大4ch(MIPI版は最大2ch)サポートできます。使用する際は、各ボードの専用アプリ＆FPGA＆FWが必要になります。
こちらはMIPI版となっております。

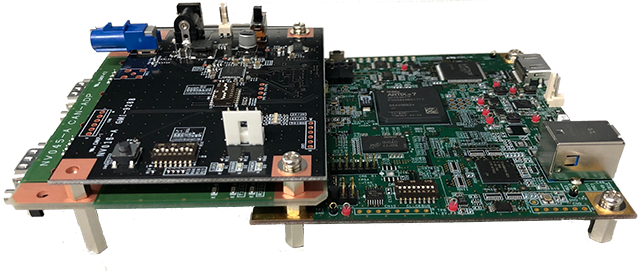

このボードは、MIPIジェネレータ SVO-03-MIPIボードとMIPIモニターボード、SVM-06ボードに接続可能です。
1枚のボードでCANを最大2chサポートできます。
こちらはパラレル版となっております。
このボードは、イメージレコーダーSVI-09ボードに接続可能です。
1枚のボードでCANを最大4chサポートできます。
SerDesボードとSVシリーズボード、CAN-ADPボードを組み合わせた構成で画像とCANデータを完全同期することが出来ます。
特徴
使用例
使用例としては、現在FPD-Link III-DS90UB954ボードFPI-954とSVM-06を使用して、車載カメラ画像をPCに取り込んでいます。この環境にCAN-ADPボードを追加できます。 画像録画の際、CANデータは、画像のピクセルクロック単位で取り込みます。CANデータは、ブランキング中も取り込み、DATファイル形式でPCに保存されます。

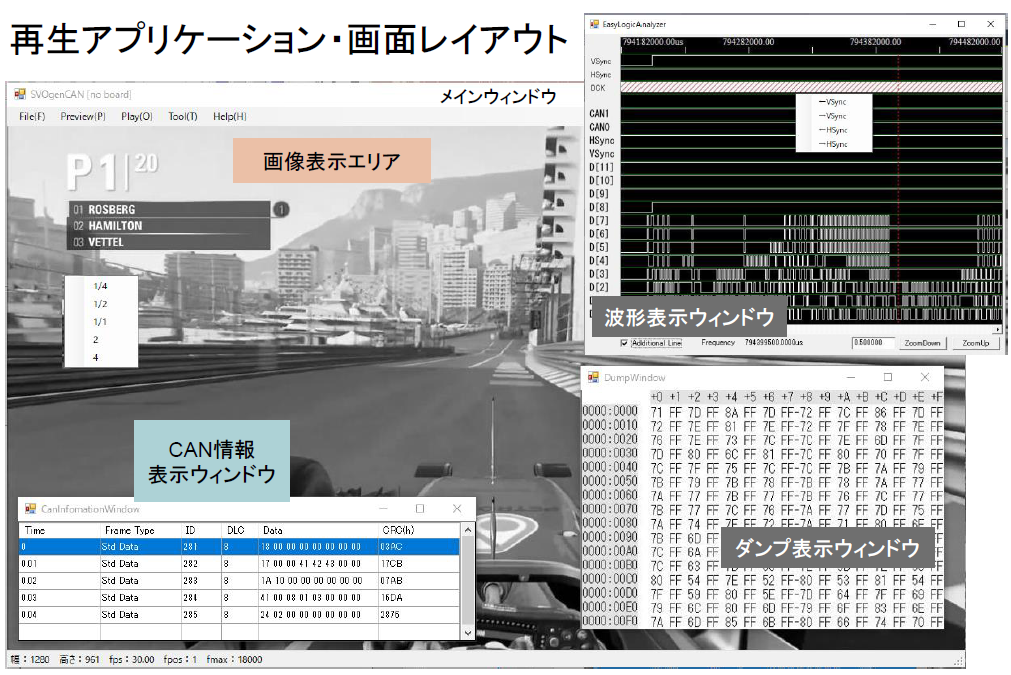

再生時は、FPD-Link III-DS90UB954ボードFPO-953とSVO-03-MIPIの環境にCAN-ADPボードを付加します。 この環境で、取り込んだDATファイルには、全てのデータが保存されていますので、画像とCANデータをピクセルクロック単位でリアルタイム再生できます。
この際に画像と画像波形、CANデータはリンクされております。画像をクリックすると、そのピクセル部分の画像波形とCANデータが表示されます。HSYNC、VSYNCでの表示切替も可能ですので、今までにない車載内通信デバッグ環境が構築できます。
また、LAN-IFボードを使用した、LiDAR（ライダー、「light detection and ranging（光による検知と測距）」）の接続も可能です。
詳しい情報は、下記のページを御覧ください。
車載ネットワークエミュレーション
映像+CAN・LiDARデータ検証環境システム
車載用カメラ（フロントカメラ1ch +サラウンドビュー4ch）の5つの映像とCAN2ch信号、LiDARデータを完全同期して取得する装置を開発しました。PCに取得した映像とデータは弊社の再生システムを使うことで実機環境なしに録画時の状況を再現することが可能となり、効率の良いシステムの検証・デバック環境を構築できます。GMSL、GMSL2用、FPD-Link III用、GVIF2用等、各種オプションボードをご用意しておりますので、様々な車載伝送規格に対応可能です。
