SVシリーズボードの推移
SVシリーズボードは、携帯電話&スマートフォン用のカメラ検査装置として開発されました。目的は高額なカメラ検査装置の廉価版として、最低限必要な検査項目をPC環境で実現しようという発想です。
当初のPCインタフェースは、IEEE-1394から初めて、汎用的なUSB2.0に移行し、カメラ画素数の増大に合わせてUSB3.0へと移行しました。カメラインタフェースは、当初のパラレルインタフェースから、MIPIインタフェースへと移行してきています。
SVシリーズボードの使用分野も、カメラ検査ボードだけではなく車載用のSerDes検査ボード、カメラエミュレーションボードへと用途が増えてきました。この間には、SVボードを使用した小型製品の開発も手掛けております。
このページを作成しましたのは、社内でも開発資産について知らない者が多くなってきたからです。
弊社の開発資産、皆様のお役に立てれば幸いです。
2003

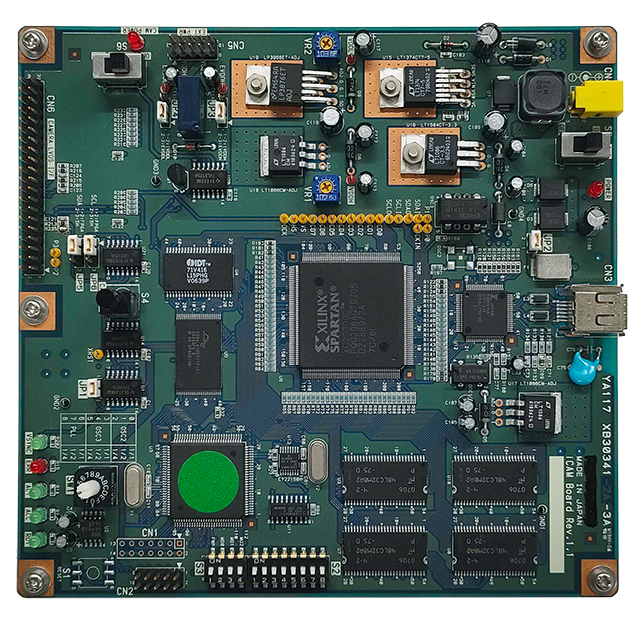

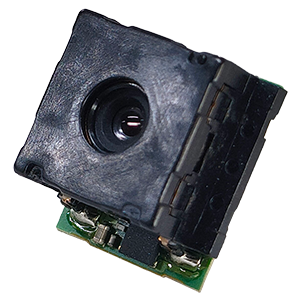

iCAMボード
OEM
最初に開発したカメラ検査ボードです。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| パラレル（LVDS） | IEEE-1394 | Vendor Class | SPARTAN | ACアダプタ |
2004

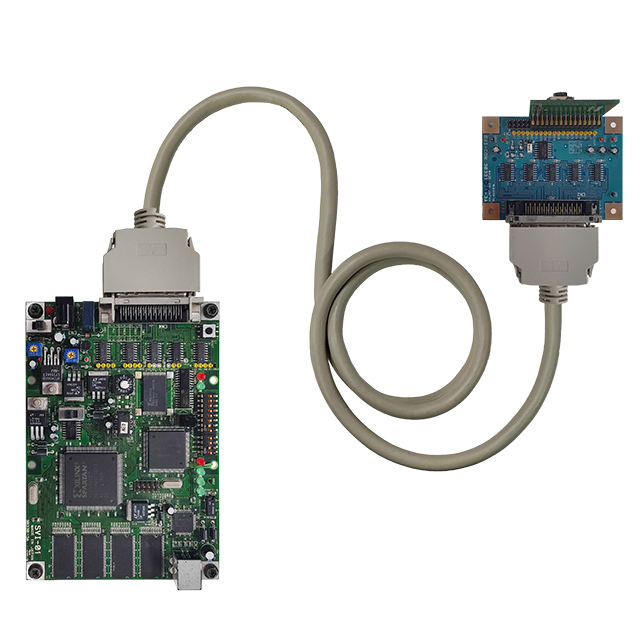

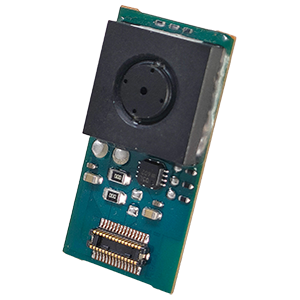

イメージ・レコーダー
SVI-01
USB2.0をPCインタフェースとした最初の自社開発ボードです。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| パラレル（LVDS） | USB2.0 | Vendor Class | CYCLONE | ACアダプタ |
2005

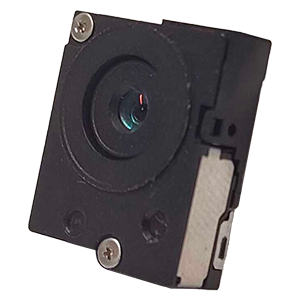

イメージ・レコーダー
SVI-02
パラレル専用ボードです。LVDS延長は別ボードとしました。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| パラレル | USB2.0 | Vendor Class | CYCLONE | ACアダプタ |

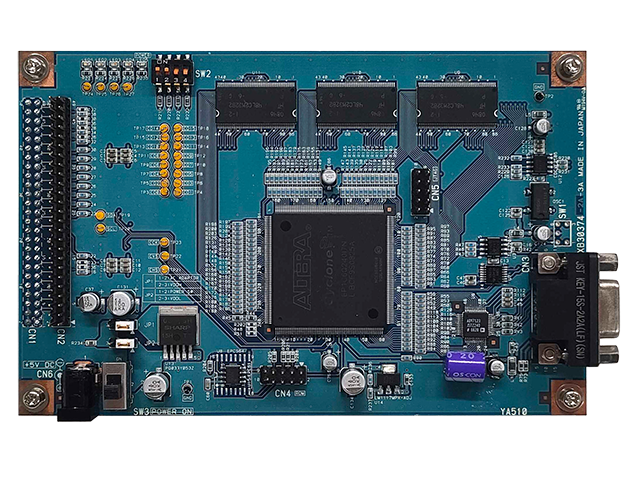

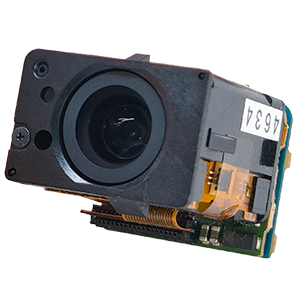

モニター・ボード
SVM-01
最初に開発したVGAモニターボードです。SVI-03と接続して使用しました。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| パラレル | VGAモニター | Vendor Class | CYCLONE | ACアダプタ |
2006

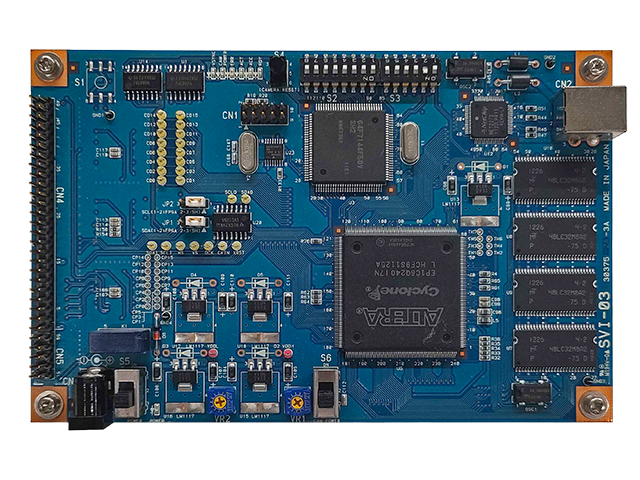

イメージ・レコーダー
SVI-03
スマホカメラ検査ボードとして、業界スタンダード的なボードとなりました。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| パラレル | USB2.0 | Vendor Class | CYCLONE | ACアダプタ |

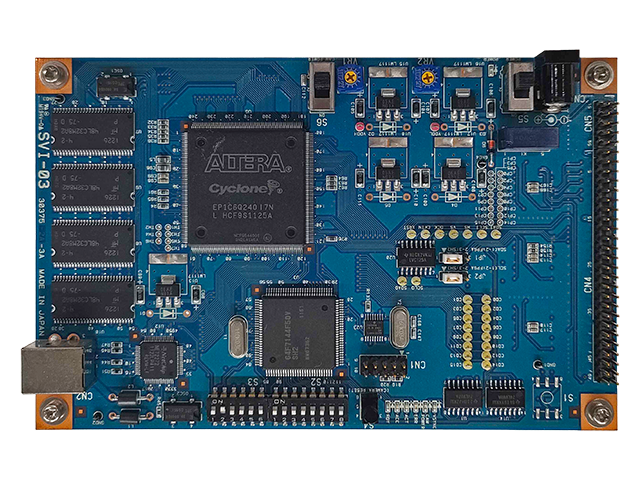

ジェネレータ
SVO-01
SVI-03ボードを流用し、入出力を逆転させました。
この開発によりカメラが完成する前に、DSP等の評価が可能となりました。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| USB2.0 | パラレル | Vendor Class | CYCLONE | ACアダプタ |
2014

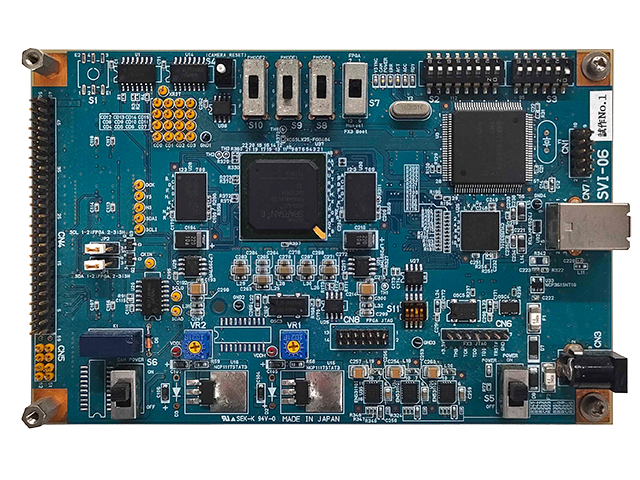

イメージ・レコーダー
SVI-06
USB3.0をPCインタフェースとした最初のボードです。
| 入力 | 出力 | PCドライバ | FPGA | 付属品 |
|---|---|---|---|---|
| パラレル | USB3.0 | Vendor Class | Spartan-6 | ACアダプタ |
2015
オプションボード
MIPI-IF Board
MIPI-CSI2に対応する為のSVI-06用の接続ボードです。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| パラレル | MIPI-CSI2 | ─ | Spartan-6 |
2016

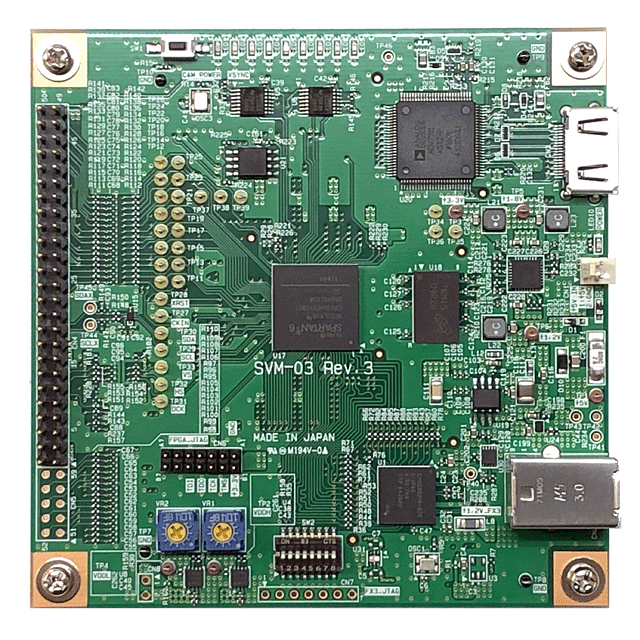

モニター・ボード
SVM-03
イメージ・レコーダーとモニターボードを融合させPCインタフェースもUVCに変更したボードです。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| パラレル | USB3.0&HDMI | UVC | Spartan-6 |
※ボードが小型化され、以降はACアダプタ不要となりました。
2017

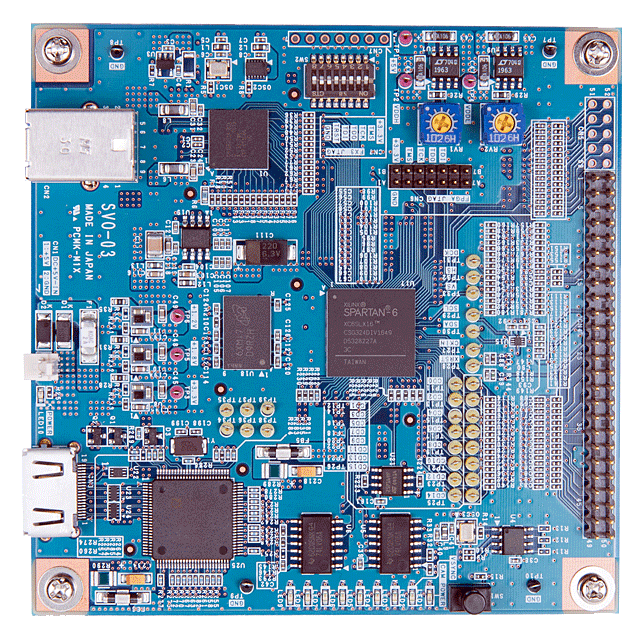

ジェネレーター
SVO-03
ジェネレーターに、HDMI入力を追加したボードです。
これにより、PC保存画像ばかりではなくHDMIモニター出力を利用できるようになりました。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| USB3.0&HDMI | パラレル | VendorClass | Spartan-6 |
2018

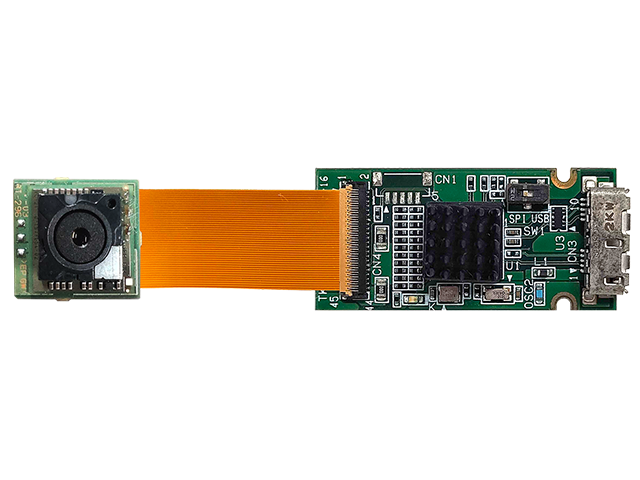

小型パラレル入力ボード
OEM
USB3.0-ICのFX3のみを搭載した小型ボードです。
USBの転送速度は半分以下になりますが、組込用途で使用されました。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| パラレル | USB3.0 | UVC | ─ |

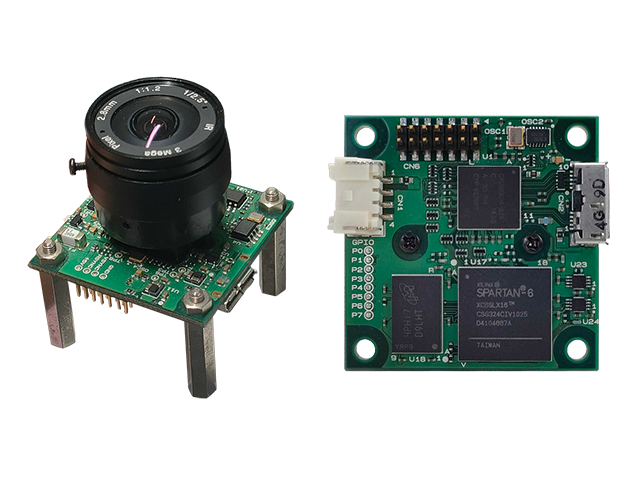

USB3.0カメラ
OEM
SVM-03で評価済みのカメラとSVM-03を一体化したUSB3.0カメラです。
SVM-03の検査ボードとしての機能を削除すれば小型ボードが簡単に開発できます。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| パラレル | USB3.0 | UVC | Spartan-6 |
イメージ・レコーダー
SVI-09
USB3.0版イメージ・レコーダーです。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| パラレル | USB3.0 | VendorClass | Spartan-6 |
2019

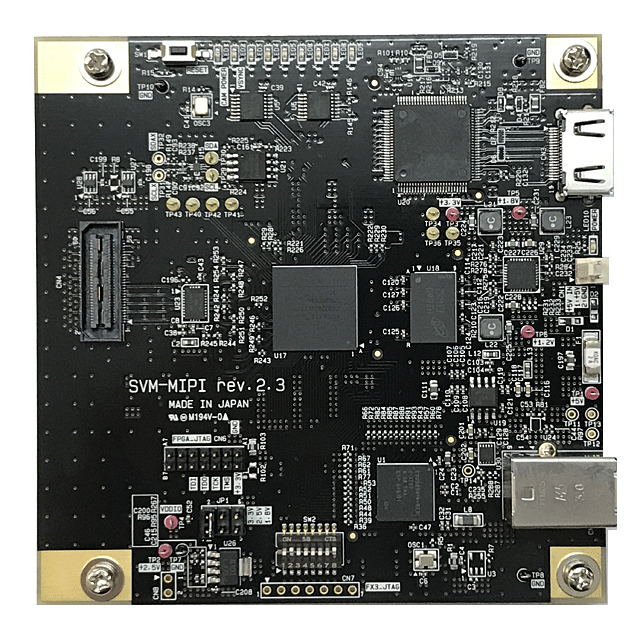

MIPIモニター・ボード
SVM-MIPI
SVM-03とMIPI-IFボードを融合させた弊社初のMIPIインタフェースボードです。
| 入力 | 出力 | PCドライバ | FPGA |
|---|---|---|---|
| MIPI-CSI2 | USB3.0&HDMI | UVC | Artix-7 |
