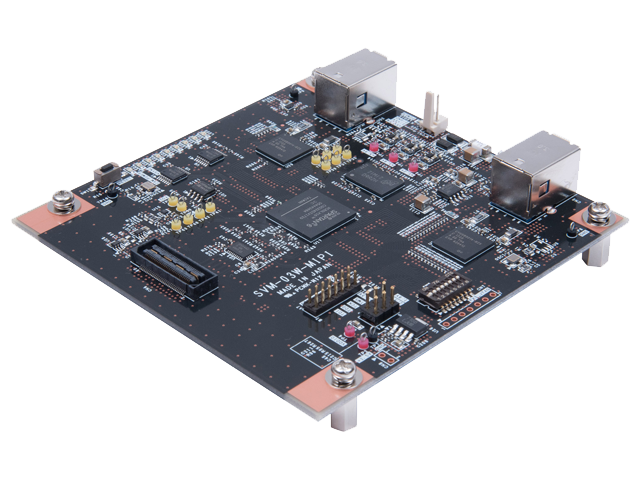

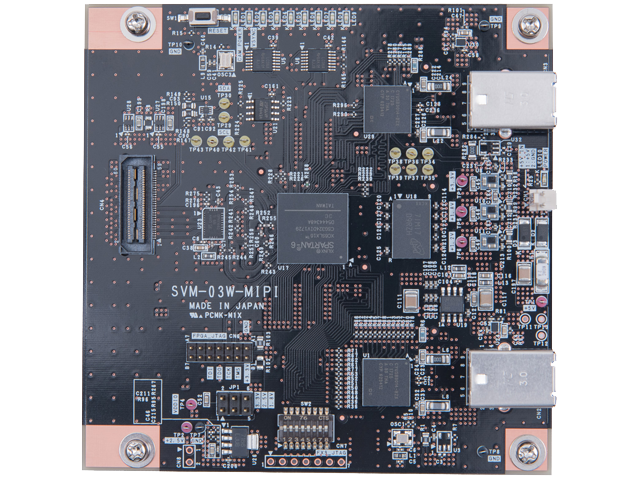

MIPIモニターボード

SVM-03W-MIPI
UVC/USB3.0-2ポートによるマルチ入出力ソリューション

■ 概　要

   MIPIモニターボードSVM-03W-MIPIは、画像をUSB3.0（UVC/PC）2ポートに同時出力する為の装置です。
   SVM-03W-MIPIは、1920x1080 60FPS までの非圧縮の映像をサポートしており、UVC (USB Video Class) に準拠したデバイスとして PC からキャプチャができるため、Windows、Linux などさまざまな OS でイメージセンサの評価やアルゴリズム開発を行うことができます。
   USB Video Class (UVC) に対応しているので、DirectShow、OpenCV、ROS 等さまざまなサードパーティ製ライブラリを使用できます。
   また、I2C 転送のためのユーティリティソフトが付属しているので、イメージセンサの初期設定が容易です。
■ 関連製品
モニターボード：SVM-MIPI
■ 特　徴
   • ターゲットからのMIPI 映像信号を受信し、USB 接続により PC に出力
• TI 社の MIPI D-PHY 1.1 準拠リピータ（SN65DPHY440SS）を使用
• Extension Unit による I2C 転送や複数台接続によるマルチチャンネルのキャプチャをサポート
• 付属 CD に専用 DirectShow キャプチャソフト（NVCap）を同梱
• USB3.0 (最大 3.2 Gbps)の高速転送
■ 設計資料
ハードウェアマニュアル　SVM-03W-MIPIハードウェア仕様書(PDF）
ソフトウェアマニュアル　SVM-03W-MIPIソフトウェアマニュアル(PDF)
アプリマニュアル　NVCapソフトウェアマニュアル(PDF)
   ＊ソフトマニュアルは、SVM-03と共通
■ 用途/実績例
カメラモジュール、CMOSセンサー画像のHDMIモニター出力
アラウンドビュー開発、複数センサー同時モニター
アルゴリズム解析
■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
