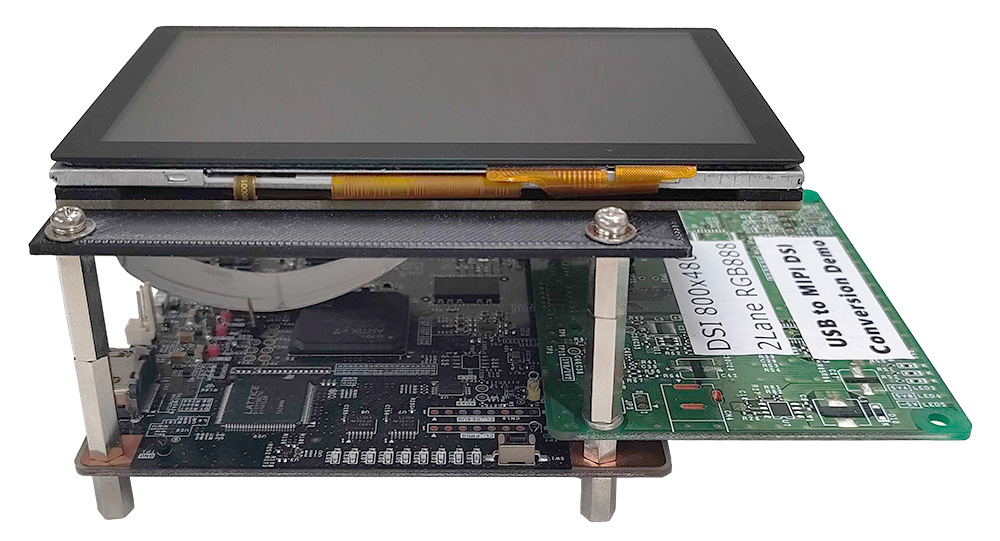

Display分野では、物理層はD-PHY規格が主力ですが、プロトコル層はCSI-2規格(Camera Serial Interface)とDSI規格(Display Serial Interface)が使用されております。そこで弊社は、MIPI-DSIプロトコルのFPGA-IPを開発し、モニターボードSVM-06とMIPIジェネレーターSVO-06に実装いたしました。今回のMIPI-DSI-FPGA-IP仕様は、下記になります。このFPGA-IPは、CSI-2を改造して開発したIPですので、今後の機能対応は随時となります。
■ Dual USBボード:SVP-01-W
「SVP-01-W」は USB3.0 コネクタが 2つ実装されており、2つの PC に映像を出力することができる、パラレル映像信号キャプチャボードです。USB3.0-MainPort &SubPort から出力される映像は、それぞれ任意の領域でクリッピングして、HOST-PCに取り込むことが出来ます。この映像は、PC側で個別に再生・録画することが可能です。最新のISP(Image Signal Processor)は、大映像の画像を複数個所、領域指定(ROI:Region Of Interest)して、その部分のみの画処理を実行するケースが増えてきています。
SVP-01-Wのクリッピング機能を使用すれば、ISP選定前にROIのテストをすることが可能になります。※専用アプリは無料でDLできます。
