FCB-MA130使用方法/SVシリーズ

FCB-MA130使用方法/SVシリーズ

Windouws Tablet USB3.0
弊社SVシリーズを使用した、ソニー社製FCB-MA130の使用例です。FCB-MA130は、産業用途向けカラーカメラモジュールです。イメージスタビライザー(手ブレ補正)、顔検出、ATR、逆光補正など多彩な機能を内蔵し、動画はFull HD、静止画は13 メガピクセルまでの画像出力に対応しています。
このFCB-MA130を使用する際、弊社SVシリーズを使用することにより、開発評価、営業デモ、機器への組込みと、SVシリーズは全てのステージで対応しております。
また、FCB-MA130のコントロールには、FCB-MA130の状態遷移に対応した専用I2Cコントロールソフトも準備しております。

1.FCB-MA130開発評価/SVI-06

SVI-06+FCB-MA130
FCB-MA130とイメージレコーダー:SVI-06との組み合わせで、センサーのフルスペックの検証が可能です。
SVI-06をPCに接続することにより、FCB-MA130の機能は全て確認できます。13M静止画フルレート、1080P-30fps等余裕でPCへ転送できます。
SVI-06の基本機能により、画像表示と保存、画質、色合いなどの評価が高精度で可能です。FCB-MA130とSVI-06を接続する接続基板は個別対応となります。
SVI-06標準のI2Cコントロールにより、FCB-MA130フルスペックのコントロールが可能です。
SVI-06:URL https://www.net-vision.co.jp/product/svi-06.html

2.FCB-MA130営業デモ/SVM-03

SVM-03+FCB-MA130
FCB-MA130とモニターボード:SVM-03との組み合わせで、センサーの簡単なデモ環境構築が可能です。
FCB-MA130をSVM-03に接続しHDMIモニターもしくはDVIモニターに接続することにより、簡単に画像が確認できます。
SVM-03の駆動電源にACアダプタを使用した際は、任意の表示パターンを表示します。FCB-MA130のディフォルトは720P-30fpsです。SVM-03搭載SPI-ROMに設定ファイルを書き込んでおくことにより、電源投入後直ぐに13メガピクセル表示、顔検出などへの対応も可能です。
SVM-03の駆動電源をUSB経由でPCから供給した場合は、I2Cコントロールによりフルスペックのコントロールが可能です。
SVM-03: URL https://net-vision.co.jp/product/svm-03.html

3.FCB-MA130組込み/FX3小型ボード

FCB-MA130+FX3
FCB-MA130とFX3ボードの組み合わせで、機器への組込みを容易に実現します。
右図のFX3小型ボードのサイズは2cm×4cmと小型で、消費電力も200mA程度(ボード単体)と組込みには最適です。
ThinkPad 8 20BN001RJP/Lenovo社の8型タブレット端末でも安定動作しています。1080p-30fps、YUV16bitデータでテストした所、16fps程度の取込みでした。720P-30fps程度であれば余裕で取り込めるので、野外等でのセンサーテストには有効だと思われます。USB2.0と比較すれば、数倍の転送レートですから今後、Windowsタブレット使用範囲が広がりそうです。
PC表示のドライバはUVC(USB Video Class)を使用しますので、Windows-PCであれば、ドライバのインストールは不要です。I2Cコントロールを使用する場合は、弊社独自ドライバのインストールが必要となります。
本FX3ボードはOEM生産ですので、お客様の仕様により開発いたします。
USB3.0ボード受託開発:URL https://net-vision.co.jp/solution/svm-03-2ch.html

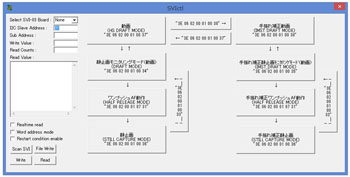

4.I2Cコントロール画面

12Cコントロール画面
FCB-MA130コントロール用に作成した、弊社独自のコントロールモニターです。 全てのステージで使用できます。
FCB-MA130の状態遷移により、設定値を送りますのでこのセンサーを初めて使用される方でも簡単に使用できます。

5.FCB-MA130の概要

FCB-MA130

 FCB-MA130は、“Exmor”CMOSイメージセンサーとソニー様の独自ISP、専用レンズを高密度実装技術により小型サイズで実現した、産業用途向けカラーカメラモジュールです。

イメージスタビライザー(手ブレ補正)、顔検出、ATR、逆光補正など多彩な機能を内蔵し、動画はFull HD、静止画は13メガピクセルまでの画像出力に対応しています。
高精細、高機能でコンパクトな筺体により、幅広いアプリケーションでお使いいただけます。

注意事項:記載された商品名、社名は各社の商標です。本資料は仕様変更の為予告なく変更する場合があります
